6 Conexión eléctrica SMA America, LLC
42 SI_TDBOX-IA-spa-IUS122211 Instrucciones de instalación

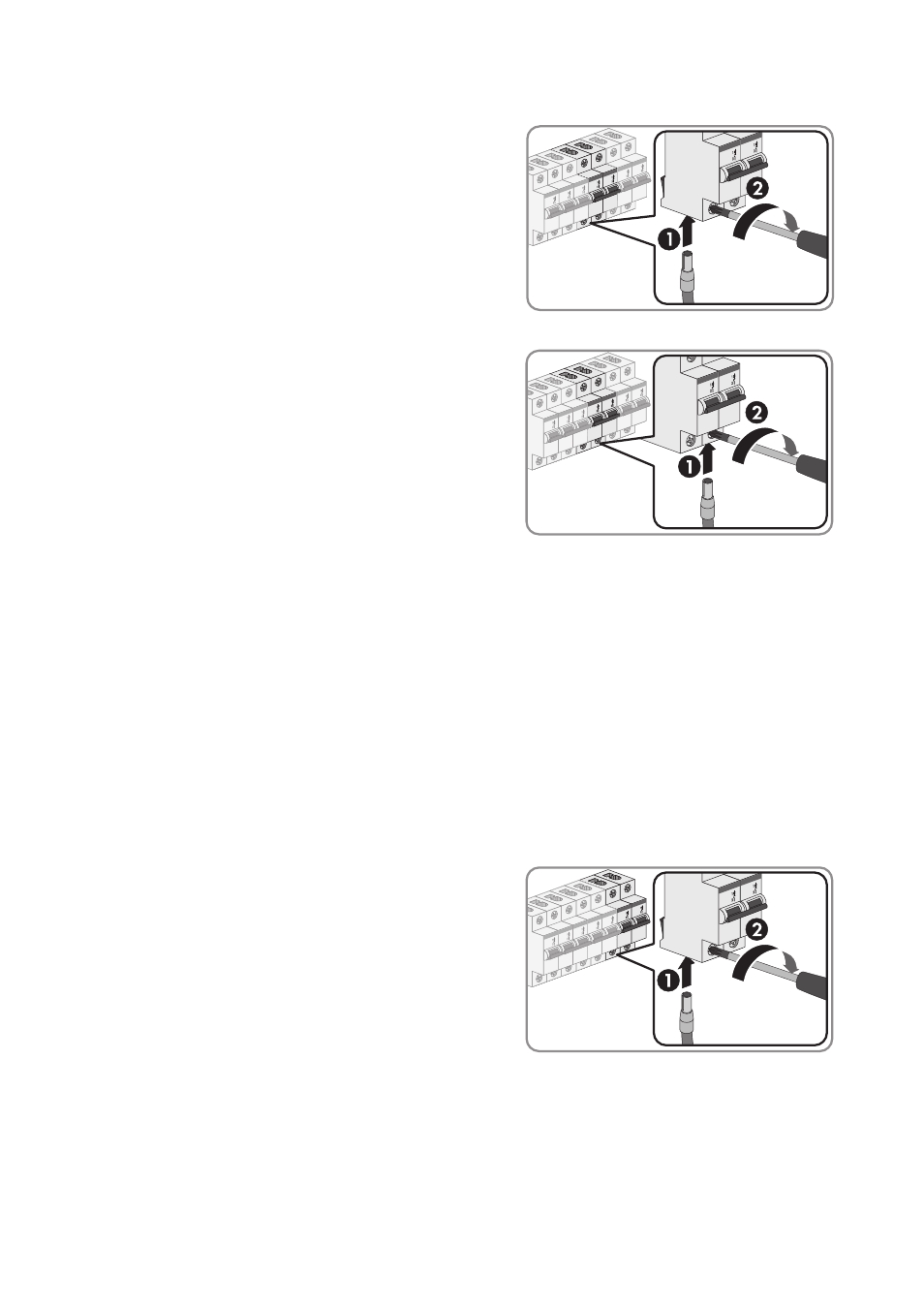

5. Conecte el conductor L1 al borne de rosca inferior
"Sunny Boy L1" del disyuntor "F4" y atorníllelo (par
de apriete 25 in-lbs. (2.8 Nm)). Utilice para ello
una llave con boca para tornillos PZ 2 o con otra
boca apta para tornillos con cabeza en cruz.
6. Conecte el conductor L2 al borne de rosca inferior
"Sunny Boy L2" del disyuntor "F5" y atorníllelo (par
de apriete 25 in-lbs. (2.8 Nm)). Utilice para ello
una llave con boca para tornillos PZ 2 o con otra
boca apta para tornillos con cabeza en cruz.
6.8 Conexión del generador o de la red pública
Para la conexión de la red pública siga exactamente los mismos pasos que se indican a continuación
para la conexión del generador.
1. Conecte el conductor de protección PE a un borne de resorte de un tablero de bornes
"Grounding" (consulte el capítulo 6.5).
2. Conecte el conductor neutro N a un borne de resorte libre de un tablero de bornes
"Neutral N" (consulte el capítulo 6.5).
3. Para conectar un generador monofásico, conecte el conductor L del generador:
• Pele el conductor L
3
/
8
in. (10 mm).
• Conecte el conductor L al borne de rosca
inferior "Grid or Generator L/L1" del disyuntor
"F6" y atorníllelo (par de apriete 25 in-lbs.
(2.8 Nm)). Utilice para ello una llave con boca
para tornillos PZ 2 o con otra boca apta para
tornillos con cabeza en cruz.
