SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SI_TDBOX-IA-spa-IUS122211 37
6.4 Introducción de cables
Introduzca cada cable en el Smartformer siguiendo este proceso.
1. Abra el Smartformer con las manillas de la puerta.
2. Desmonte la tapa de protección contra el contacto accidental (consulte el capítulo 9.1).
3. Seleccione el conducto para cables que corresponda al diámetro externo del cable elegido
(consulte los capítulos 6.2.1 o 6.2.2). Respete el código National Electrical Code
®
,
ANSI/NFPA 70 y todas las normas y directivas locales vigentes.
4. Escoja la brida para introducir el cable:
• Para introducir el cable en el Smartformer desde abajo, escoja la brida inferior.
• Para introducir el cable en el Smartformer desde arriba, escoja la brida superior.
5. Seleccione el punto de rotura controlada que se corresponda con el conducto para cables
(consulte el capítulo 6.2.1 y capítulo 6.2.2).

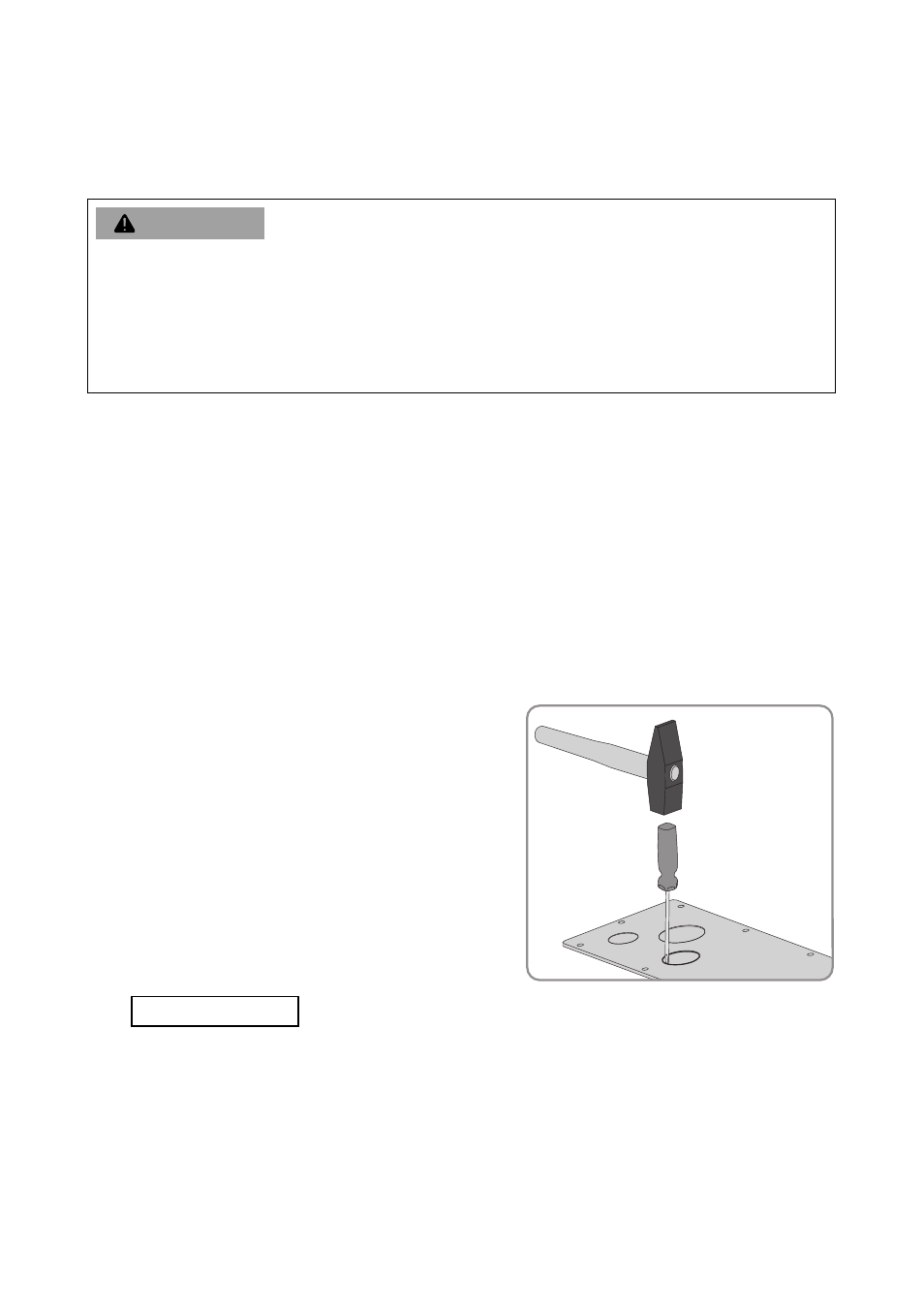

6. Perfore los puntos de rotura controlada con ayuda
de martillo y destornillador. Consejo: Perfore todos
los puntos de rotura escogidos de la brida superior o
inferior antes de volver a colocar la brida.
"5&/$*“/
Peligro de lesión por inflamación de cables
El líquido caliente resultante de la inflamación de cables puede salir por puntos de rotura
controlada abiertos en la brida inferior.
• Asegúrese de que todos los puntos de rotura controlada se utilicen para introducir cables.
• Los puntos de rotura controlada no utilizados deben taparse con material adecuado.
7. 13&$"6$*“/
Destrozo de la rosca por montar las bridas repetidas veces
Al enroscar los tornillos PZ 2 se forma una rosca en la carcasa del Smartformer. Si se enroscan
repetidas veces, puede dañarse esta rosca. Con lo que las bridas ya no pueden fijarse.
• Asegúrese de que antes del montaje de las bridas se perforaron todos los puntos de
rotura controlada necesarios.
• Las bridas pueden atornillarse como máximo una vez a la carcasa.
