SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SI_TDBOX-IA-spa-IUS122211 43
5. Para conectar un generador monofásico de 3 conductores, conecte los conductores L1 y L2 del
generador.
• Pele los conductores L1 y L2
3
/
8
in. (10 mm).

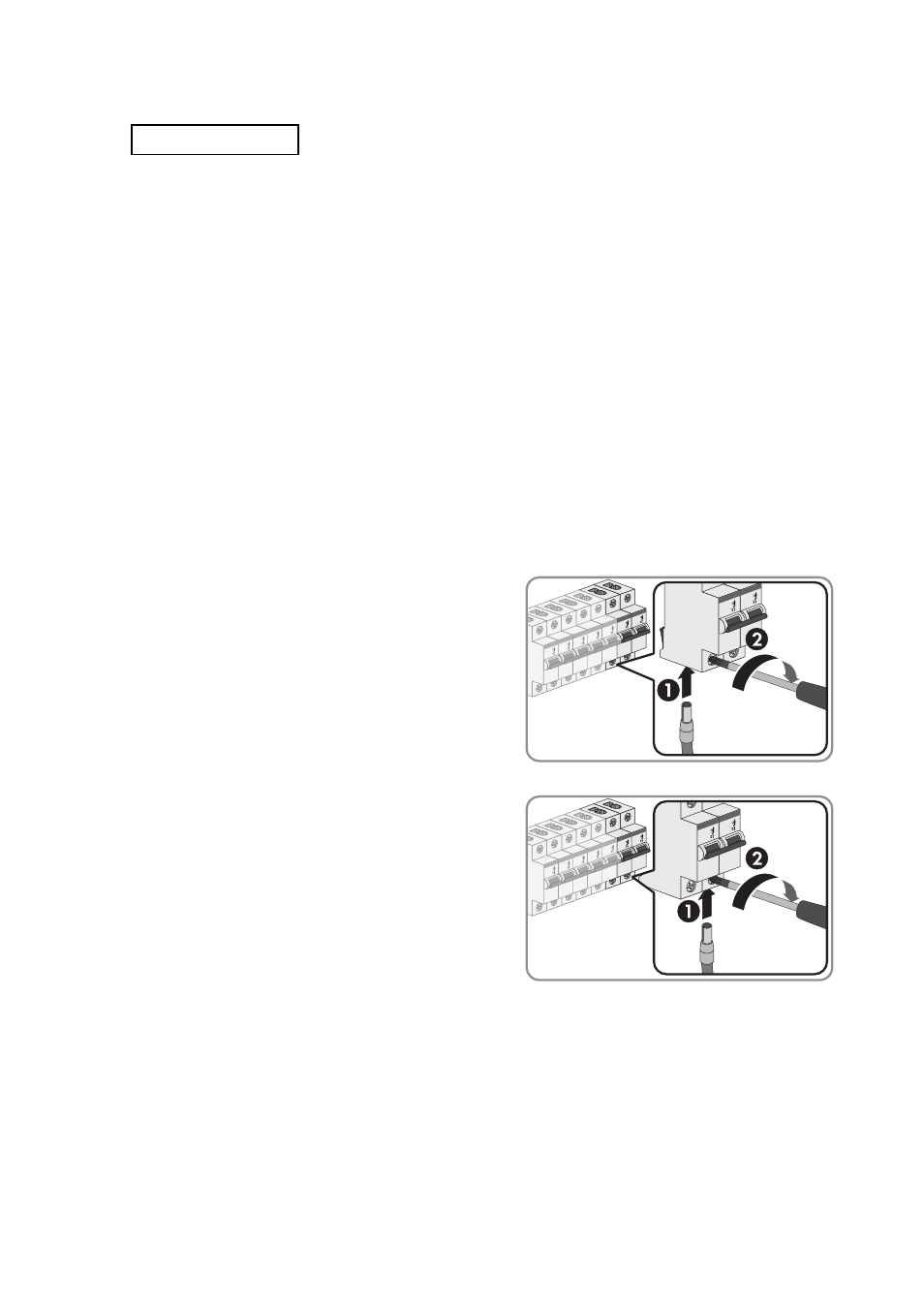

• Conecte el conductor L1 al borne de rosca
inferior "Grid or Generator L/L1" del disyuntor
"F6" y atorníllelo (par de apriete 25 in-lbs.
(2.8 Nm)). Utilice para ello una llave con boca
para tornillos PZ 2 o con otra boca apta para
tornillos con cabeza en cruz.
• Conecte el conductor L2 al borne de rosca
inferior "Grid or Generator L2" del disyuntor
"F7" y atorníllelo (par de apriete 25 in-lbs.
(2.8 Nm)). Utilice para ello una llave con boca
para tornillos PZ 2 o con otra boca apta para
tornillos con cabeza en cruz.
6.9 Conexión de Sunny Island
1. Conecte cada conductor PE en un borne de resorte libre de un tablero de bornes "Grounding"
(consulte el capítulo 6.5).
2. Conecte cada conductor N en un borne de resorte libre de un tablero de bornes "Neutral N"
(consulte el capítulo 6.5).
3. Conecte el conductor L de la conexión AC 1 del Sunny Island al borne de resorte inferior del tablero
de bornes "Sunny Island AC1 L" (consulte el capítulo 6.5).
4. Conecte el conductor L de la conexión AC 2 del Sunny Island al borne de resorte inferior del
tablero de bornes "Sunny Island AC2 L" (consulte el capítulo 6.5).
4. 13&$"6$*“/
Daños en el generador por toma de potencia irregular
Cuando los equipos consumidores son abastecidos por el Sunny Island, el Smartformer
traspasa la potencia recibida del generador monofásico de 3 conductores únicamente a
través del conductor L1. Debido a esta toma irregular de potencia el generador puede sufrir
daños.
• Asegúrese de que el generador monofásico de 3 conductores empleado permite la toma
de potencia irregular (véase la documentación del fabricante del generador).
O
• Conecte un generador monofásico.
O
• Instale además un Smartformer o un autotransformador.
