6 Conexión eléctrica SMA America, LLC
32 SI_TDBOX-IA-spa-IUS122211 Instrucciones de instalación
6.2 Esquema del área de conexiones
6.2.1 Vista inferior

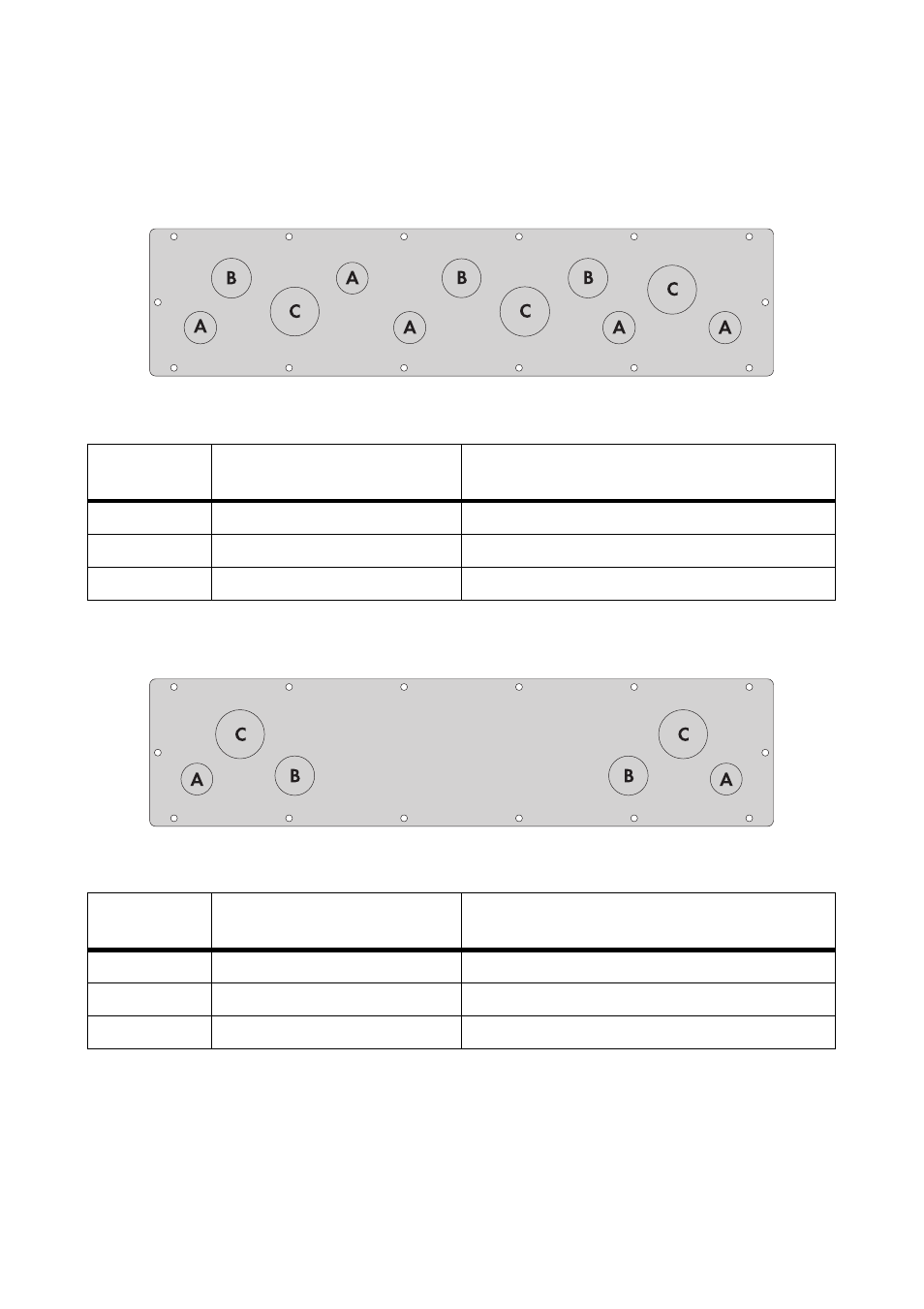

Figura 13: Brida con puntos de rotura controlada en la parte inferior del Smartformer
6.2.2 Vista desde arriba
Figura 14: Brida con puntos controlados de rotura en la parte superior del Smartformer
Posición Denominación Tubo protector de cable conectable
(diámetro)
A Puntos de rotura controlada
3
⁄
4
in. (19 mm)
B Puntos de rotura controlada 1 in. (25 mm)
C Puntos de rotura controlada 1
1
⁄
4
in. (32 mm)
Posición Denominación Tubo protector de cable conectable
(diámetro)
A Puntos de rotura controlada
3
⁄
4
in. (19 mm)
B Puntos de rotura controlada 1 in. (25 mm)
C Puntos de rotura controlada 1
1
⁄
4
in. (32 mm)
