4.6 Protección contra sobrecargas
La protección contra sobrecargas protege el autotransformador de daños por sobrecalentamiento o
cortocircuito. La protección contra sobrecargas detecta un sobrecalentamiento o un cortocircuito
controlando las corrientes del autotransformador. Cuando las corrientes son muy altas, la protección
contra sobrecargas se activa tras un intervalo de tiempo predeterminado. Este periodo de tiempo
evita que la protección contra sobrecargas se active debido a un breve pico de tensión.

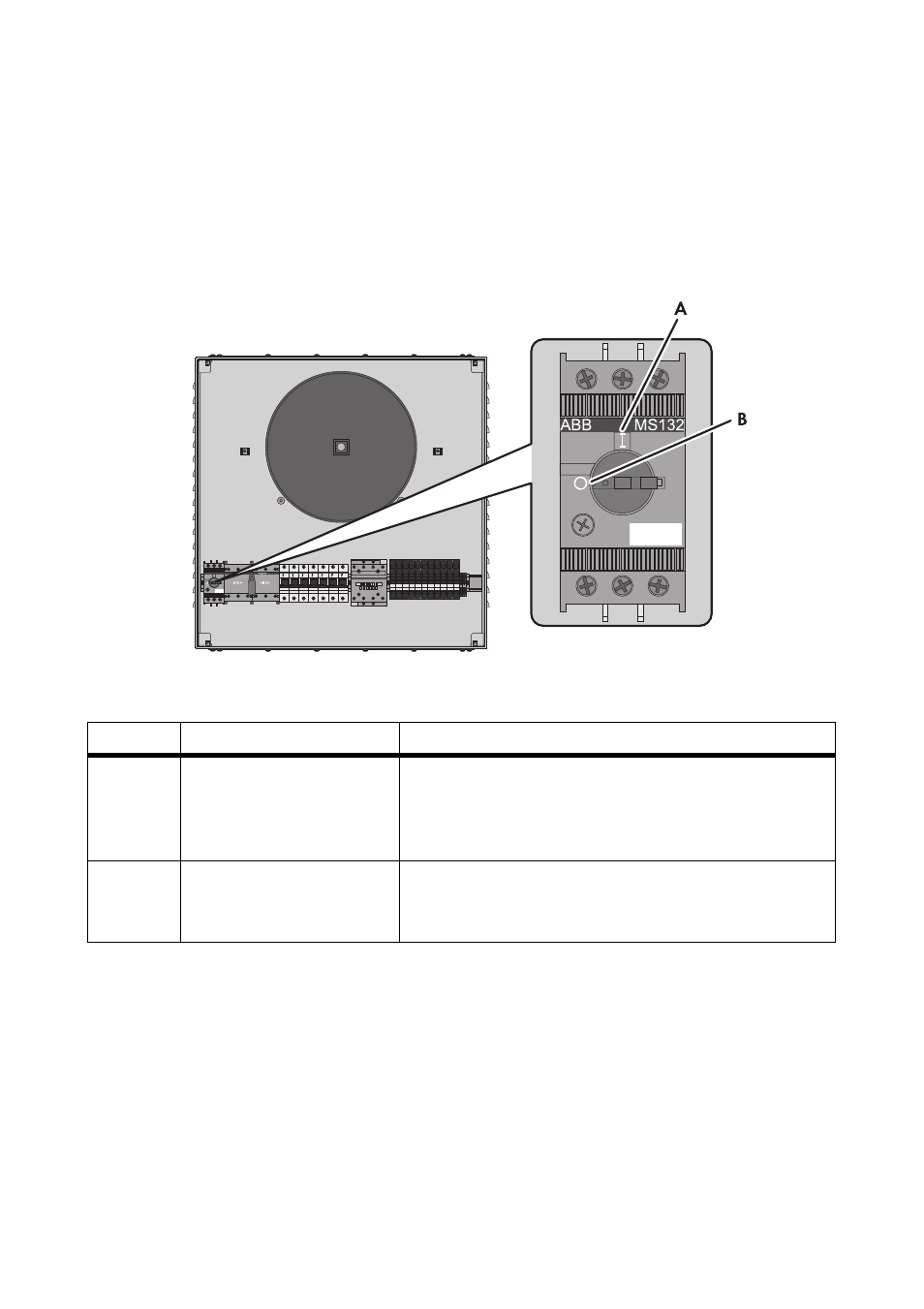

Figura 6: Esquema de la protección contra sobrecargas
Posición Denominación Explicación
A Posición del interruptor “1” La protección contra sobrecargas se encuentra en estado
de funcionamiento. A través de la parte primaria y de la
parte secundaria del autotransformador fluye la
corriente.
B Posición del interruptor “0” La protección contra sobrecargas se ha activado. En la
parte secundaria del transformador se ha interrumpido el
flujo de corriente.
