5 Montaje SMA America, LLC
28 SI_TDBOX-IA-spa-IUS122211 Instrucciones de instalación
5.3 Montaje del Smartformer en un muro de piedra
Material de montaje adicional (no incluido en la entrega):
☐ 4 tornillos aptos para la superficie de montaje y el peso del Smartformer
(diámetro mínimo:
5
/
16
in. (8 mm), longitud mínima 1
1
/
2
in. (40 mm))
☐ 4 tacos aptos para la superficie de montaje y la dimensión de los tornillos
Requisitos:
☐ Escoja el lugar de montaje.
☐ Los 4 ganchos de sujeción deben estar montados en la parte trasera de la carcasa.

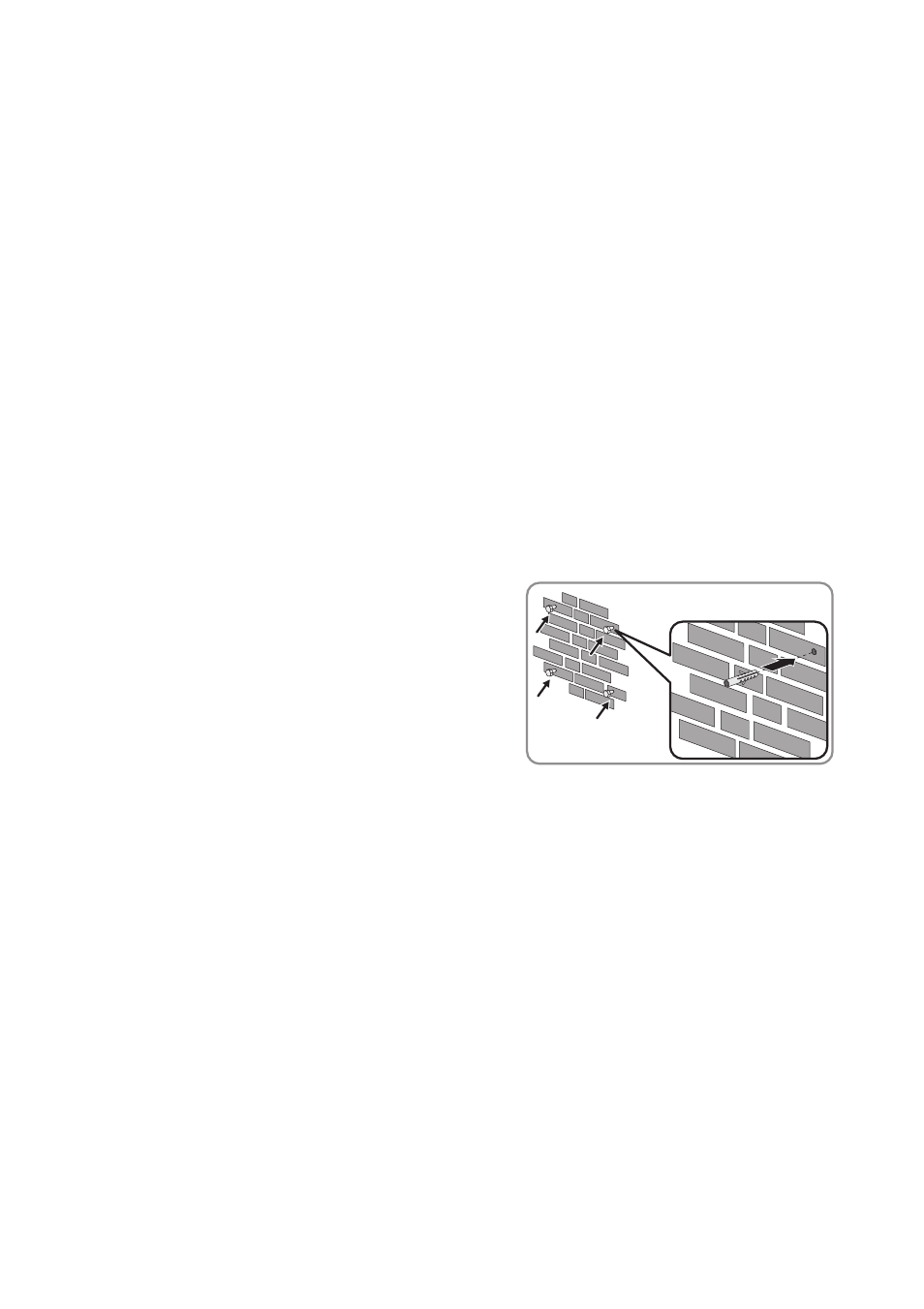

1. Marque la posición de los 4 orificios en la pared. Tenga para ello en cuenta las medidas del
Smartformer con los ganchos de sujeción ya montados (véase capítulo 5.1 “Elección del lugar
de montaje”, página 22).
2. Asegúrese de que no haya cables de corriente eléctrica u otras tuberías de abastecimiento
detrás de los lugares marcados en la pared.
3. Taladre para hacer los orificios. El diámetro de los agujeros de perforación debe coincidir con
el diámetro de los tacos utilizados.
4. Coloque 4 tacos en los agujeros de perforación.
5. Coloque los tornillos en la pared. Deje que la cabeza de los tornillos sobresalga por lo
menos
3
/
8
in. (10 mm) de la pared.
