HEIDENHAIN TNC 640 431
13.2 F
unciones básicas (opción de sof
tw
a
re
50)

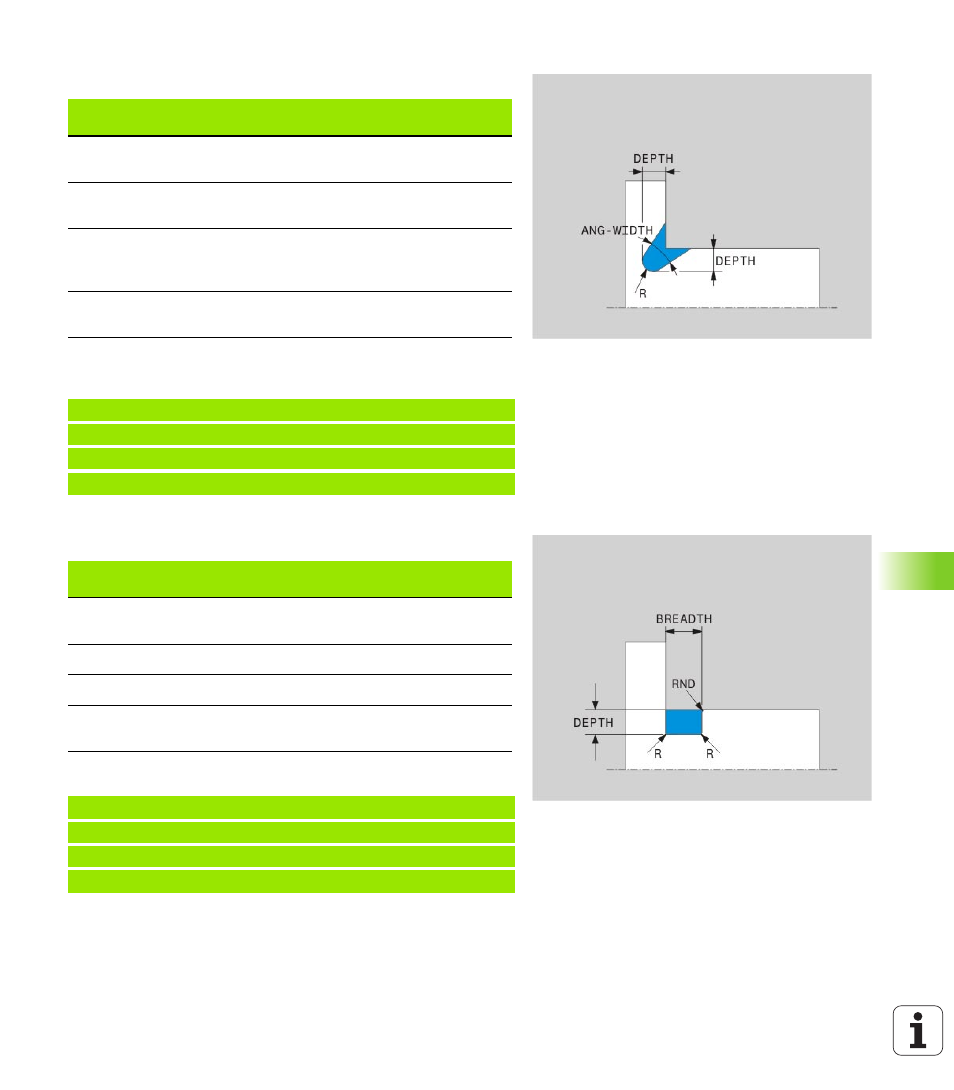

Entalladura UDC TYPE_K
Elemento de introducción para entalladura UDC TYPE_K:
Entalladura forma K: Profundidad = 2, Anchura = 15 Ángulo de
abertura = 30º
Entalladura UDC TYPE_U
Elemento de introducción para entalladura UDC TYPE_U:
Entalladura forma U: Profundidad = 3, Anchura = 8
Elemento de
introducción
Empleo Introducción
R Radio de esquina de ambas
esquinas interiores Obligatorio
DEPTH Profundidad de entalladura
(paralelo al eje) Obligatorio
ROT Ángulo respecto al eje
longitudinal (por defecto:
45°) Opcional
ANG_WIDTH Ángulo de abertura de la
entalladura Obligatorio
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
24 L X+60
Elemento de
introducción
Empleo Introducción
R Radio de esquina de ambas
esquinas interiores Obligatorio
DEPTH Profundidad de entalladura Obligatorio
BREADTH Anchura de entalladura Obligatorio
RND / CHF Redondeo / fase de la
esquina exterior Obligatorio
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
24 L X+60
