HEIDENHAIN TNC 640 349
1
0
.2 Mecanizado con ejes par
a
lelos U
,V y W
10.2 Mecanizado con ejes
paralelos U,V y W

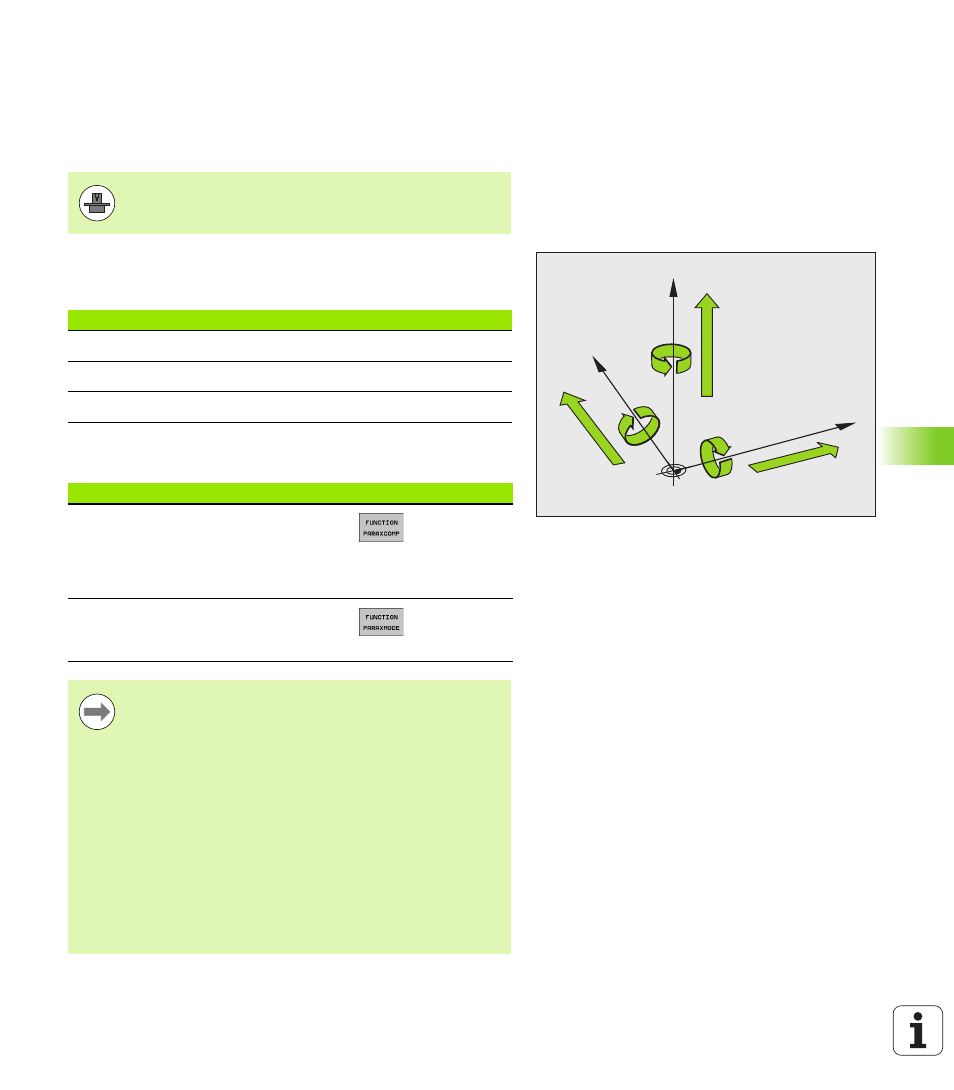

Resumen
Además de los ejes principales X, Y y Z existen ejes auxiliares
paralelos U, V y W. Los ejes principales y los ejes paralelos están
fijamente vinculados.
Para el mecanizado con los ejes paralelos U, V y W, el TNC pone a
disposición las funciones siguientes:
Se quiere utilizar las funciones de ejes paralelos, su
máquina debe estar configurada por el fabricante de la
máquina.
W+
C+
B+
V+ A+
U+
Y
X
Z
Eje principal Eje paralelo Eje rotativo
X U A
Y V B
Z W C
Función Significado Softkey Página
PARAXCOMP Definición del
comportamiento del TNC
durante el
posicionamiento de ejes
paralelos Página 352
PARAXMODE Definición con qué ejes el
TNC debe realizar el
mecanizado Página 353
Después de arrancar el TNC, generalmente está activada la
configuración estándar.
El TNC realiza un reset de las funciones de ejes paralelos
con las siguientes funciones:
„ Selección de un programa
„ Final del programa
„ M2 y/ó M30
„ Cancelación de programa (PARAXCOMP se mantiene
activado)
„ PARAXCOMP OFF y/o PARAXMODE OFF
Antes de una modificación de la cinemática de la máquina
hay que desactivar las funciones de ejes paralelos.
