HEIDENHAIN TNC 640 425
13.2 F
unciones básicas (opción de sof
tw
a
re
50)

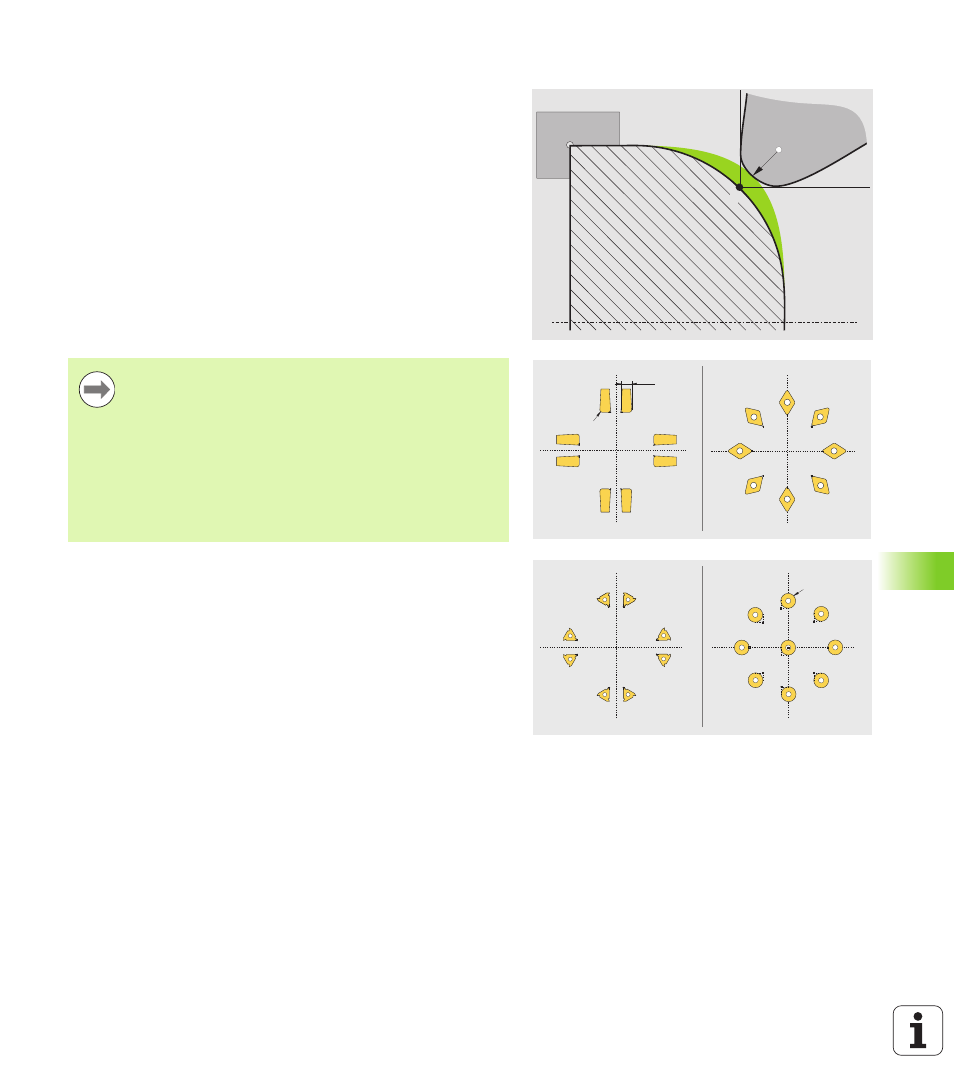

Compensación de radio de cuchilla (SRK)
Las herramientas de torneado tienen un radio de cuchilla en la punta
de la herramienta (RS). De ello, en el mecanizado de conos, fases y
radios resultan distorsiones en el contorno puesto que los recorridos
de desplazamiento programados siempre se refieren a la punta de
cuchilla teórica S (véase imagen arriba a la derecha). SRK evita este
tipo de desviaciones.
En los ciclos de torneado, el TNC automáticamente realiza una
corrección del radio de cuchilla. En las frases de desplazamiento
individuales y dentro de contornos programados, SRK se activa con RL
y/o RR.
En los ciclos de torneado, el TNC comprueba la geometría de cuchilla
mediante el ángulo de punta P-ANGLE y el ángulo de ajuste T-ANGLE. El
TNC sólo mecaniza los elementos de contorno posibles con la
herramienta correspondiente. El TNC emite un aviso si queda material
restante.
Rs
S
X+
Z+
TO=
8 2
4
1
3
7
5
6
RS
CUTWIDTH
8
2
4
1
3
7
5
6 TO=
X+
Z+
X+
Z+
8
2
4
1
3
7
5
6
RS
X+
Z+
TO=
8 2
4
1
3
7
5
6
9
En posición de cuchilla neutral (TO=2;4;6;8) la dirección de
la corrección de radio no esta perfectamente definida. En
estos casos, SRK sólo es posible dentro de ciclos.
El TNC también puede realizar una corrección del radio de
cuchilla durante un mecanizado inclinado. Pero con la
siguiente limitación: si el mecanizado inclinado se activa
con M128, la corrección del radio de cuchilla sin ciclo, es
decir en las frases de desplazamiento con RL/RR, no es
posible. Si el mecanizado inclinado se activa con M144, no
existe esta limitación.
