HEIDENHAIN TNC 640 177
5.3 Cor
rección de la her
ramienta

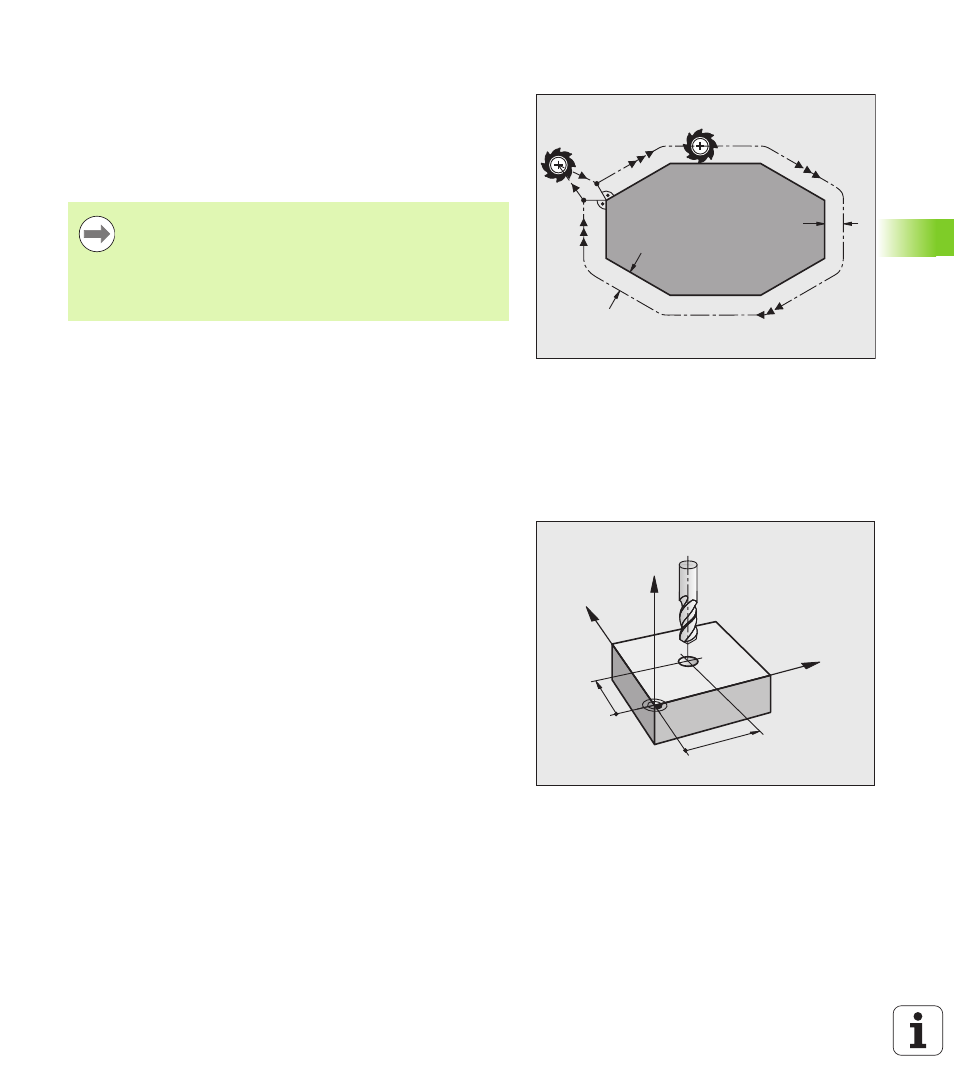

Corrección del radio de la herramienta
La frase del programa para el movimiento de la herramienta contiene
„ RL ó RR para una corrección del radio
„ R0 , cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actúa en cuanto se llama a una herramienta y
se desplaza en el plano de mecanizado con RL o RR.
En la corrección del radio el TNC tiene en cuenta los valores delta tanto
de la frase TOOL CALL, como de la tabla de herramientas:
Valor de corrección = R + DR
TOOL CALL
+ DR
TAB
con
Movimientos de trayectoria sin corrección de radio: R0
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos.
R
R
R0
RL
El TNC elimina la corrección de radio cuando:
„ se programa una frase lineal con R0
„ se sale del contorno con la función DEP
„ se programa un PGM CALL
„ se selecciona un nuevo programa con PGM MGT
R : Radio de la herramienta R desde la frase TOOL DEF o
desde la tabla de herramientas
DR
TOOL CALL
: Sobremedida DR para el radio de una frase TOOL CALL
DR
TAB:
Sobremedida DR para el radio de una tabla de htas.
Y
X
Z
X
Y
