HEIDENHAIN TNC 640 365
1
1
.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
11.2 La función PLANE: inclinación
del plano de mecanizado
(opción de software 1)
Introducción
Con la función PLANE (ingl. plane = plano) se dispone de una potente
función con la que se puede definir de diferentes modos de planos de
mecanizado inclinados.
Todas las funciones PLANE disponibles en el TNC describen el plano de
mecanizado que se desee independientemente de los ejes
basculantes que estén habilitados realmente en la máquina. Se
dispone de las siguientes posibilidades:
¡Las funciones para la inclinación del plano de mecanizado
deben ser indicadas por el constructor de la máquina!
La función PLANE, generalmente se puede ajustar solo en
una máquina que disponga al menos de dos ejes giratorios
(mesa y/o cabezal). Excepción: también se puede utilizar la
función PLANE AXIAL cuando en su máquina solamente
exista o esté activo un único eje giratorio.

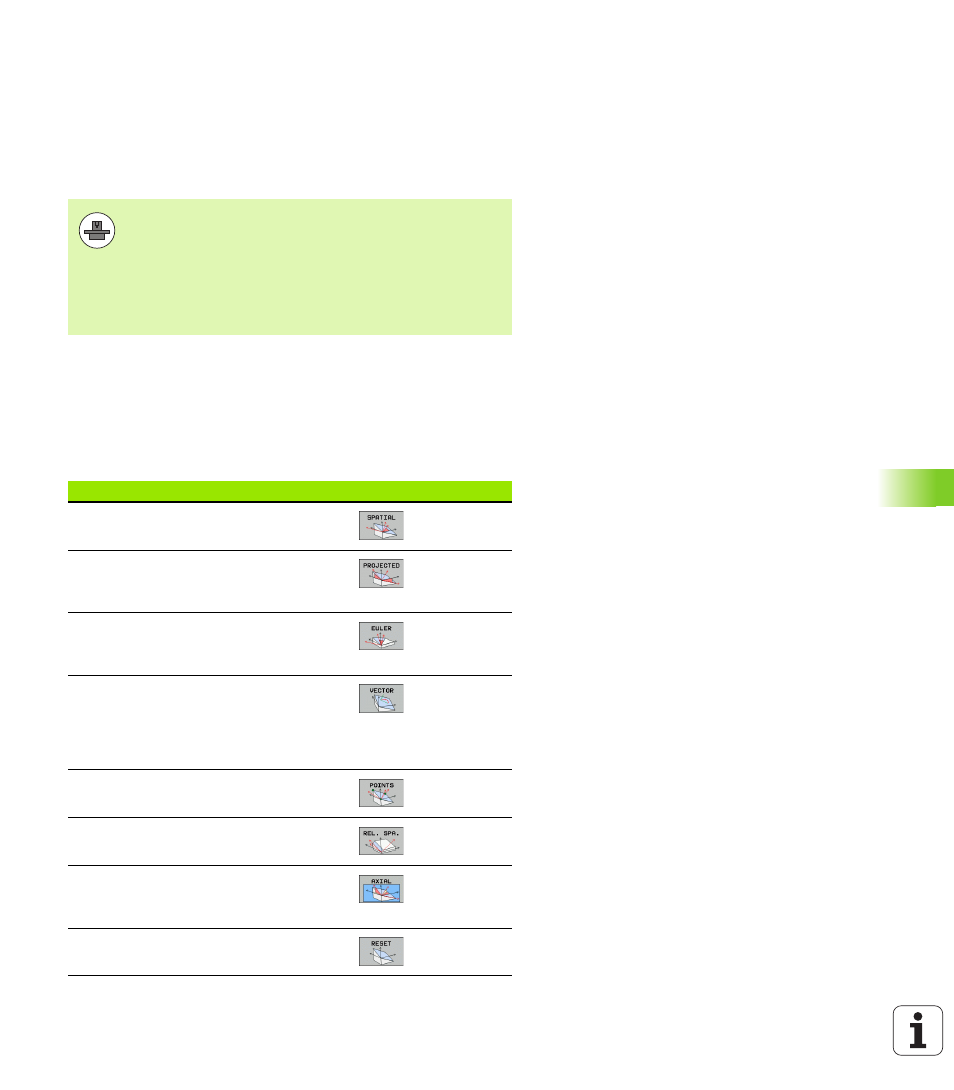

Función Parámetros indispensables Softkey Página
SPATIAL Tres ángulos espaciales SPA,
SPB
, SPC
Página 369
PROJECTED Dos ángulos de proyección
PROPR
y PROMIN así como un
ángulo de rotación ROT
Página 371
EULER Tres ángulos Euler: precisión
(EULPR), nutación (EULNU) y
rotación (EULROT), Página 373
VECTOR Vector de normales para la
definición del plano y vector
de base para la definición de
la dirección del eje
inclinado X Página 375
POINTS Coordenadas de tres puntos
cualquiera del plano a inclinar Página 377
RELATIV Único ángulo espacial con
efecto incremental Página 379
AXIAL Hasta tres ángulos de eje
absolutos o incrementales
A
, B, C
Página 380
RESET Cancelar la función PLANE Página 368
