430 Programación: mecanizado por torneado
13.2 F
unciones básicas (opción de sof
tw
a
re
50)

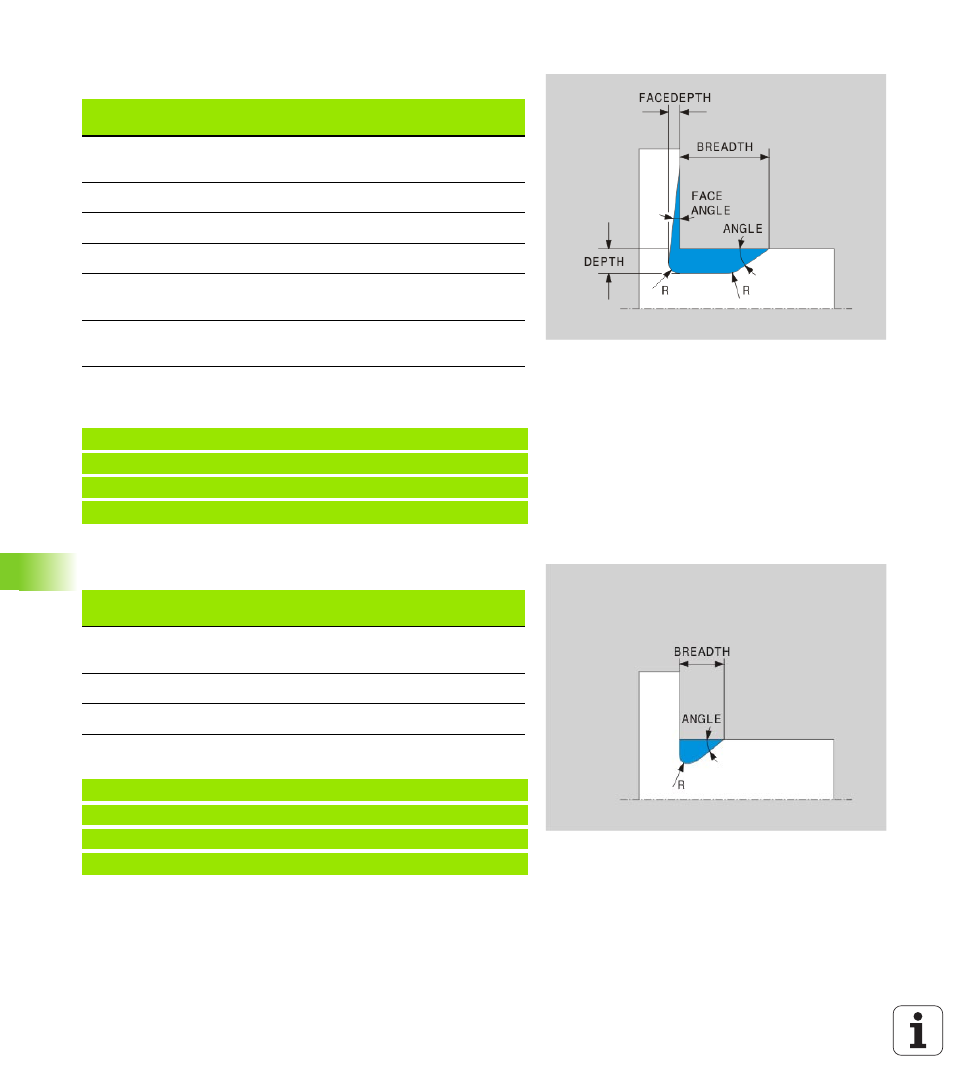

Entalladura DIN 509 UDC TYPE _F
Elemento de introducción para entalladura DIN 509 UDC TYPE_F:
Entalladura forma F: Profundidad = 2, Anchura = 15 Superficie plana =
1
Entalladura DIN 509 UDC TYPE _H
Elemento de introducción para entalladura DIN 509 UDC TYPE_H:
Entalladura forma H: Profundidad = 2, Anchura = 15 Ángulo = 10º
Elemento de
introducción
Empleo Introducción
R Radio de esquina de ambas
esquinas interiores Opcional
DEPTH Profundidad de entalladura Opcional
BREADTH Anchura de entalladura Opcional
ANGLE Ángulo de entalladura Opcional
FACEDEPTH Profundidad de superficie
plana Opcional
FACEANGLE Ángulo de contorno de
superficie plana Opcional
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
Elemento de
introducción
Empleo Introducción
R Radio de esquina de ambas
esquinas interiores Obligatorio
BREADTH Anchura de entalladura Obligatorio
ANGLE Ángulo de entalladura Obligatorio
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_H R1 BREADTH10 ANGLE10
24 L X+60
