HEIDENHAIN TNC 640 429
13.2 F
unciones básicas (opción de sof
tw
a
re
50)
Programar entalladuras
Las entalladuras generalmente se requieren para facilitar la conexión
rasante de piezas conexas. Además, las entalladuras pueden ser útiles
para reducir el efecto de entalladura en esquinas. Muchas veces, en
las roscas y junturas se aplica una entalladura. Para la definición de los
diferentes tipos de entalladuras se dispone de varios elementos de
contorno:
„ UDC TYPE_E : entalladura para superficie cilíndrica de mecanizado
posterior según DIN 509
„ UDC TYPE_F : entalladura para superficie plana y cilíndrica de
mecanizado posterior según DIN 509
„ UDC TYPE_H : entalladura para transición más redondeada según
DIN 509
„ UDC TYPE_K : entalladura en superficie plana y cilíndrica
„ UDC TYPE_U : entalladura en superficie cilíndrica
„ UDC THREAD : entalladura de rosca según DIN 76

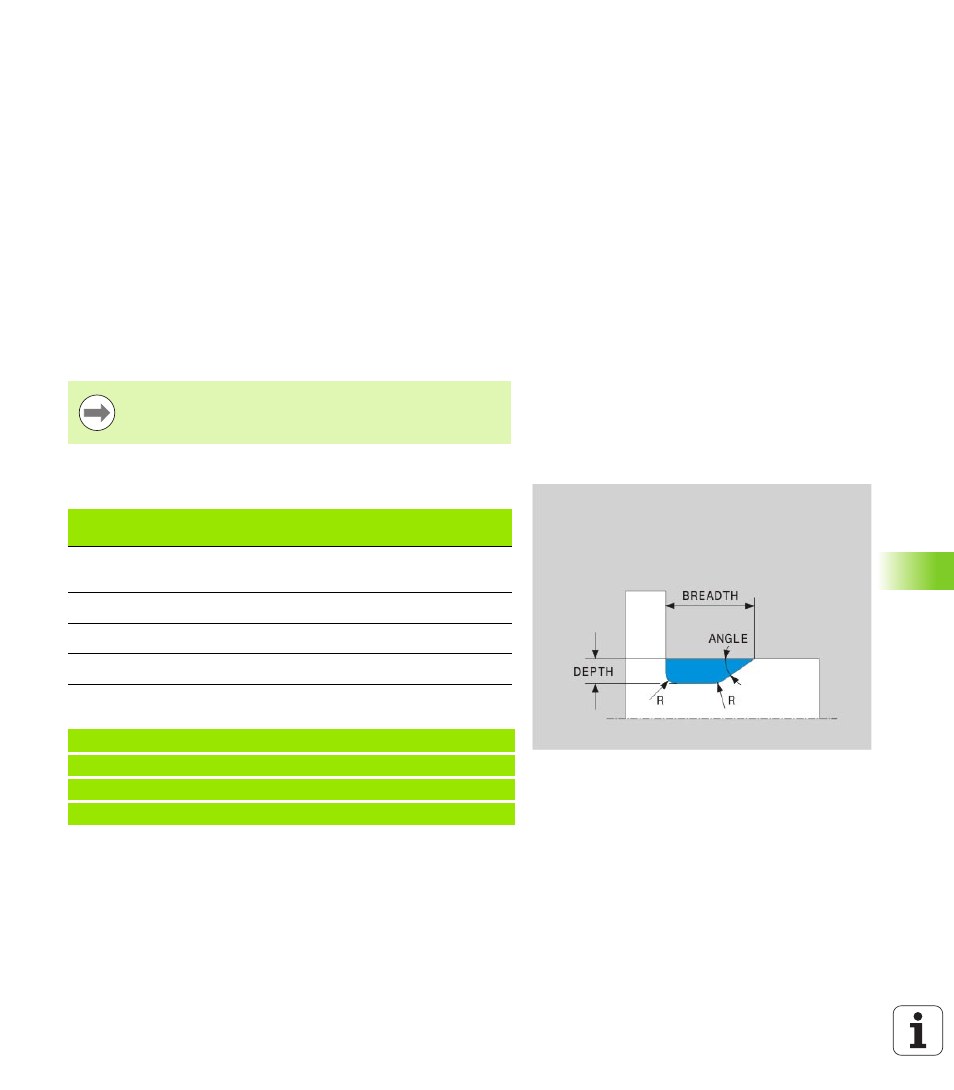

Entalladura DIN 509 UDC TYPE _E
Elemento de introducción para entalladura DIN 509 UDC TYPE_E:
Entalladura: Profundidad = 2, Anchura = 15
El TNC interpreta las entalladuras siempre como elementos
de forma en dirección longitudinal. En dirección plana las
entalladuras no son posibles.
Elemento de
introducción
Empleo Introducción
R Radio de esquina de ambas
esquinas interiores Opcional
DEPTH Profundidad de entalladura Opcional
BREADTH Anchura de entalladura Opcional
ANGULO Ángulo de entalladura Opcional
21 L X+40 Z+0
22 L Z-30
23 23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
