Utilizar ciclos de mecanizado
2.3 Definición del modelo PATTERN DEF
2
58
TNC 620 | Modo de Empleoprogramación de ciclos | 4/2015

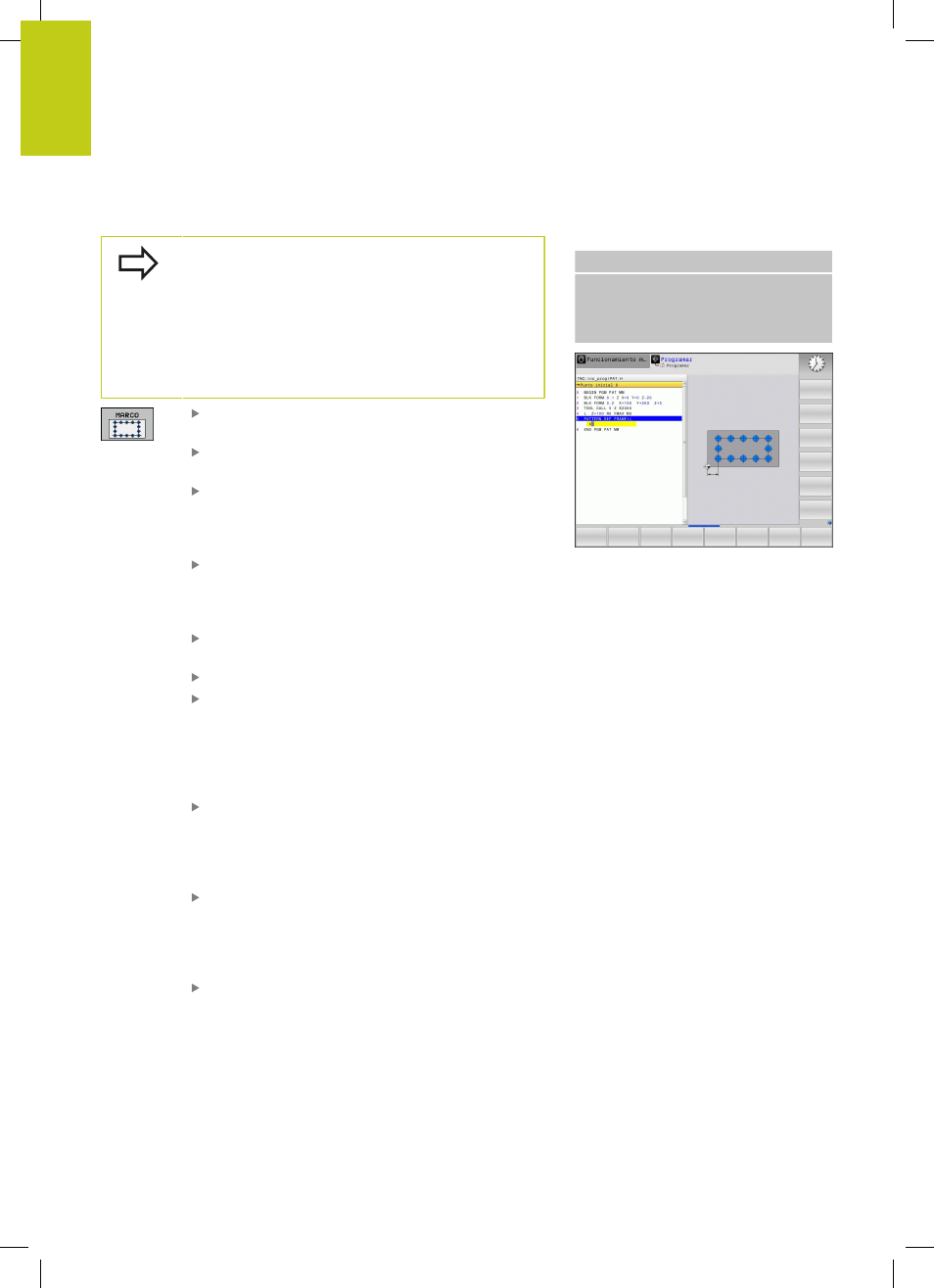

Definir marcos únicos
Si se ha definido una
superficie de la pieza en Z
con un valor distinto de 0, entonces este valor actúa
adicionalmente a la superficie de la pieza
Q203 que se
ha definido en el ciclo de mecanizado.
Los parámetros
Posición de giro del eje principal
y
Posición de giro del eje auxiliar actúan
adicionalmente sobre una
posición de giro de la figura
total realizado anteriormente.
Punto de partida X (valor absoluto): coordenada del
punto de partida del marco en el eje X
Punto de partida Y (valor absoluto): coordenada del
punto de partida del marco en el eje Y
Distancia posiciones de mecanizado X
(incremental): distancia entre las posiciones
de mecanizado en dirección X. Valor a introducir
positivo o negativo
Distancia posiciones de mecanizado Y
(incremental): distancia entre las posiciones de
mecanizado en dirección Y. Valor a introducir positivo
o negativo
Número de columnas: número total de columnas
del modelo
Número de filas: número total de filas del modelo
Posición de giro de un modelo completo
(absoluto): ángulo de giro alrededor del cual se gira
el modelo sobre el punto de partida introducido. Eje
de referencia: eje principal del plano de mecanizado
activo (p. ej., X con eje de herramienta en Z). Valor a
introducir positivo o negativo
Posición de giro del eje principal: ángulo de giro
alrededor del cual se deforma exclusivamente el eje
principal del plano de mecanizado referido al punto
de partida introducido. Valor a introducir positivo o
negativo.
Posición de giro del eje auxiliar: ángulo de giro
alrededor del cual se deforma exclusivamente el eje
auxiliar del plano de mecanizado referido al punto
de partida introducido. Valor a introducir positivo o
negativo.
Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Frases NC
10 L Z+100 R0 FMAX
11 PATTERN DEF FRAME1
(X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z
+0)
