Ciclos SL con fórmulas de contorno complejas 9.1
9
TNC 620 | Modo de Empleoprogramación de ciclos | 4/2015
245

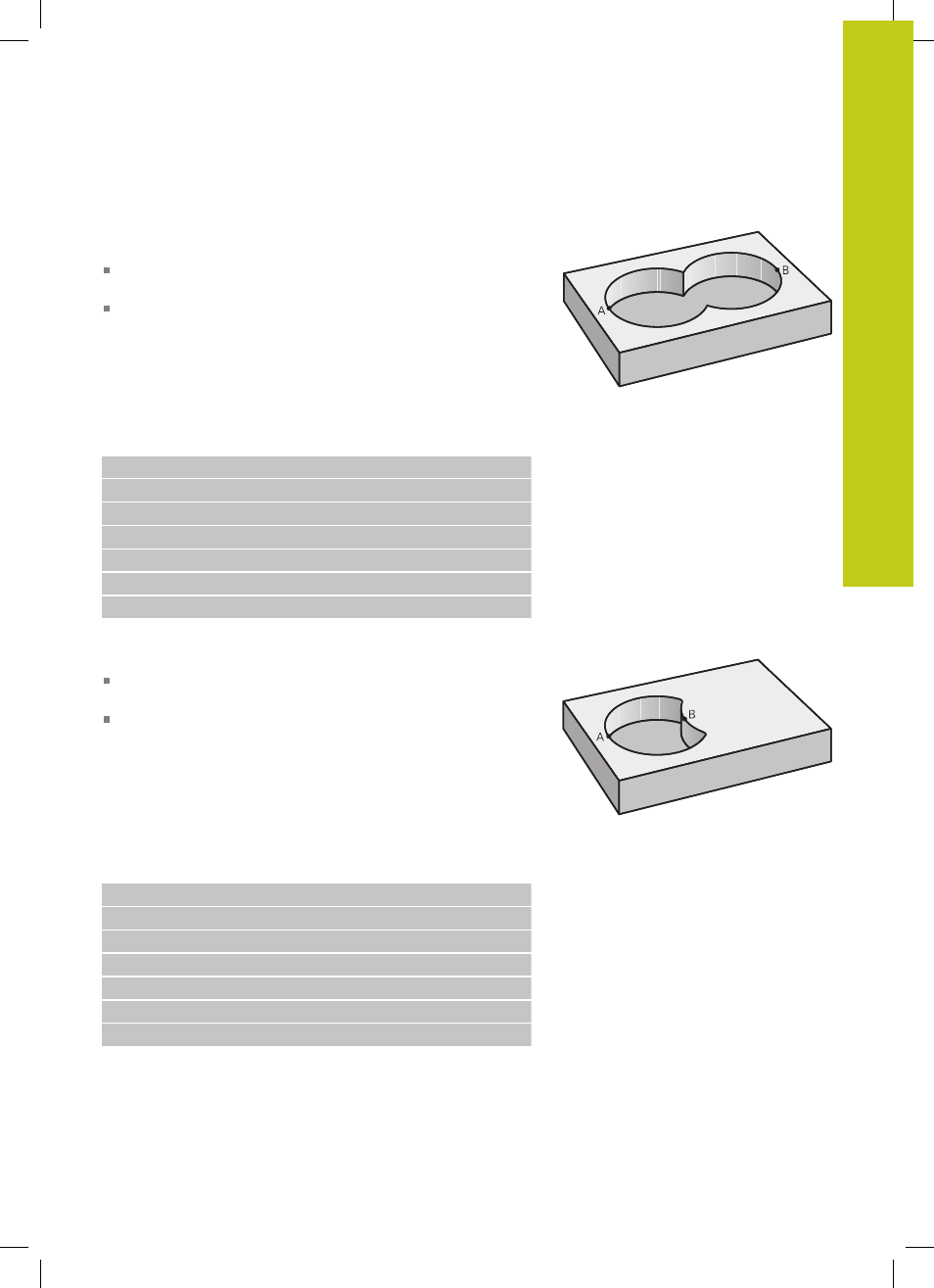

"Sumas" de superficies
Se mecanizan las dos superficies parciales A y B incluida la
superficie común:
Las superficies A y B deben programarse por separado sin
corrección de radio
En la fórmula de contorno las superficies A y B se calculan con
la función "unión con"
Programa de definición de contorno:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “CAJERA_A.H“
53 DECLARE CONTOUR QC1 = “CAJERA_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
"Resta" de superficies
Se mecanizan la superficie A sin la parte que es común a B:
Las superficies A y B deben estar programadas en programas
separados sin corrección del radio
En la fórmula del contorno la superficie B se separa de la
superficie A con la función
sin
Programa de definición de contorno:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “CAJERA_A.H“
53 DECLARE CONTOUR QC1 = “CAJERA_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
