MEDIR COORDINADA (Ciclo 427; DIN/ISO: G427, Opción de
Software 17)
15.11
15
TNC 620 | Modo de Empleoprogramación de ciclos | 4/2015
423
15.11 MEDIR COORDINADA (Ciclo 427;
DIN/ISO: G427, Opción de Software
17)

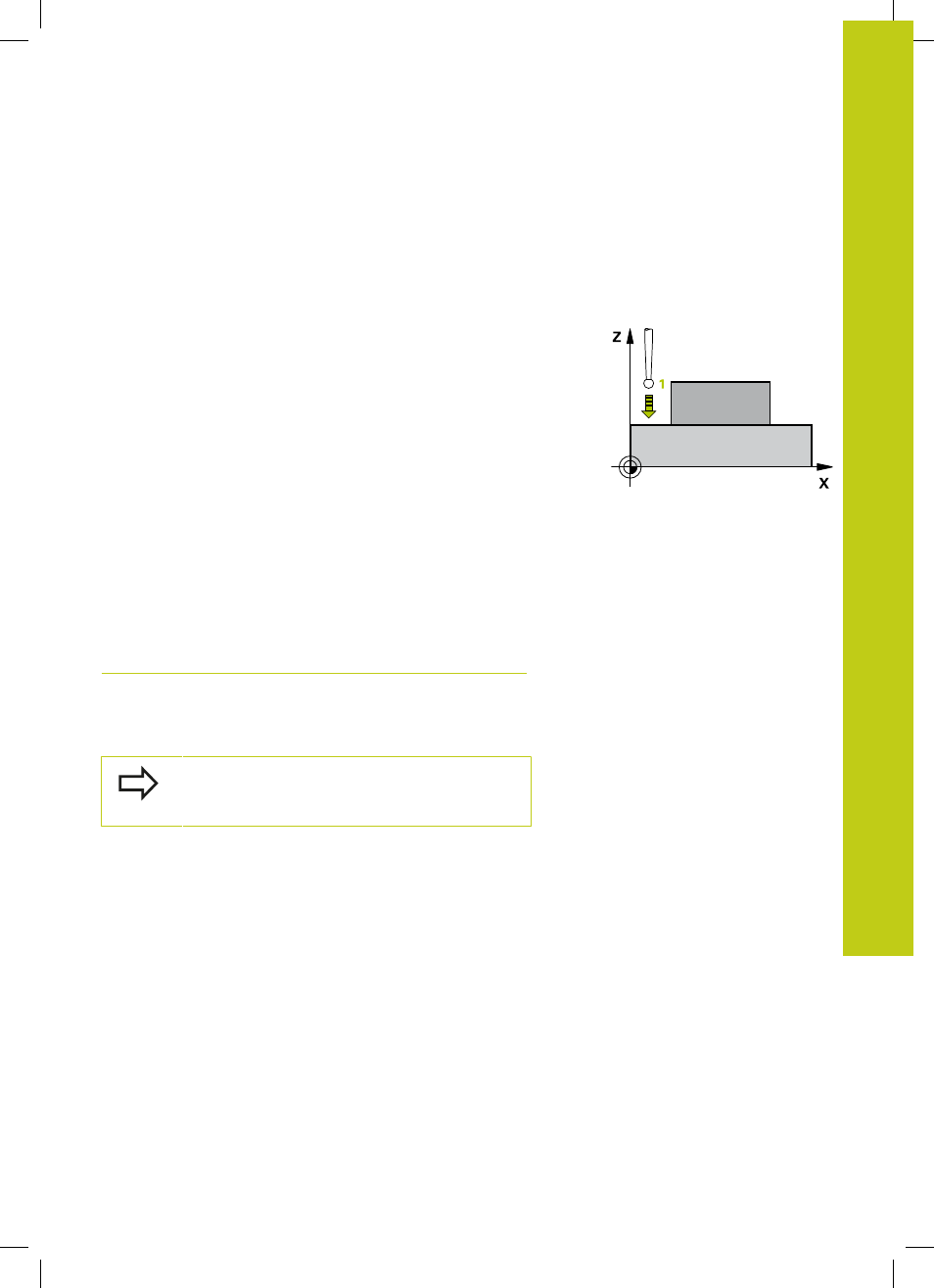

Desarrollo del ciclo
El ciclo de palpación 427 calcula una coordenada en cualquier eje
seleccionable y memoriza el valor en un parámetro del sistema.
Una vez definidos los valores de tolerancia correspondientes en
el ciclo, el TNC realiza una comparación del valor real-nominal y
memoriza la diferencia en un parámetro del sistema.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna
FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 306) en el punto de palpación
1 . Para ello, el TNC desplaza el palpador según la distancia
de seguridad en la dirección de desplazamiento opuesta a la
determinada
2 Luego el TNC posiciona el palpador en el plano de mecanizado
sobre el punto de palpación 1 introducido y mide allí el valor real
en el eje seleccionado
3 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza la coordenada calculada en el siguiente
parámetro Q:
Número de
parámetro Significado
Q160 Coordenada medida
¡Tener en cuenta durante la programación!
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
