Ejemplos de programación 7.12
7
TNC 620 | Modo de Empleoprogramación de ciclos | 4/2015
217

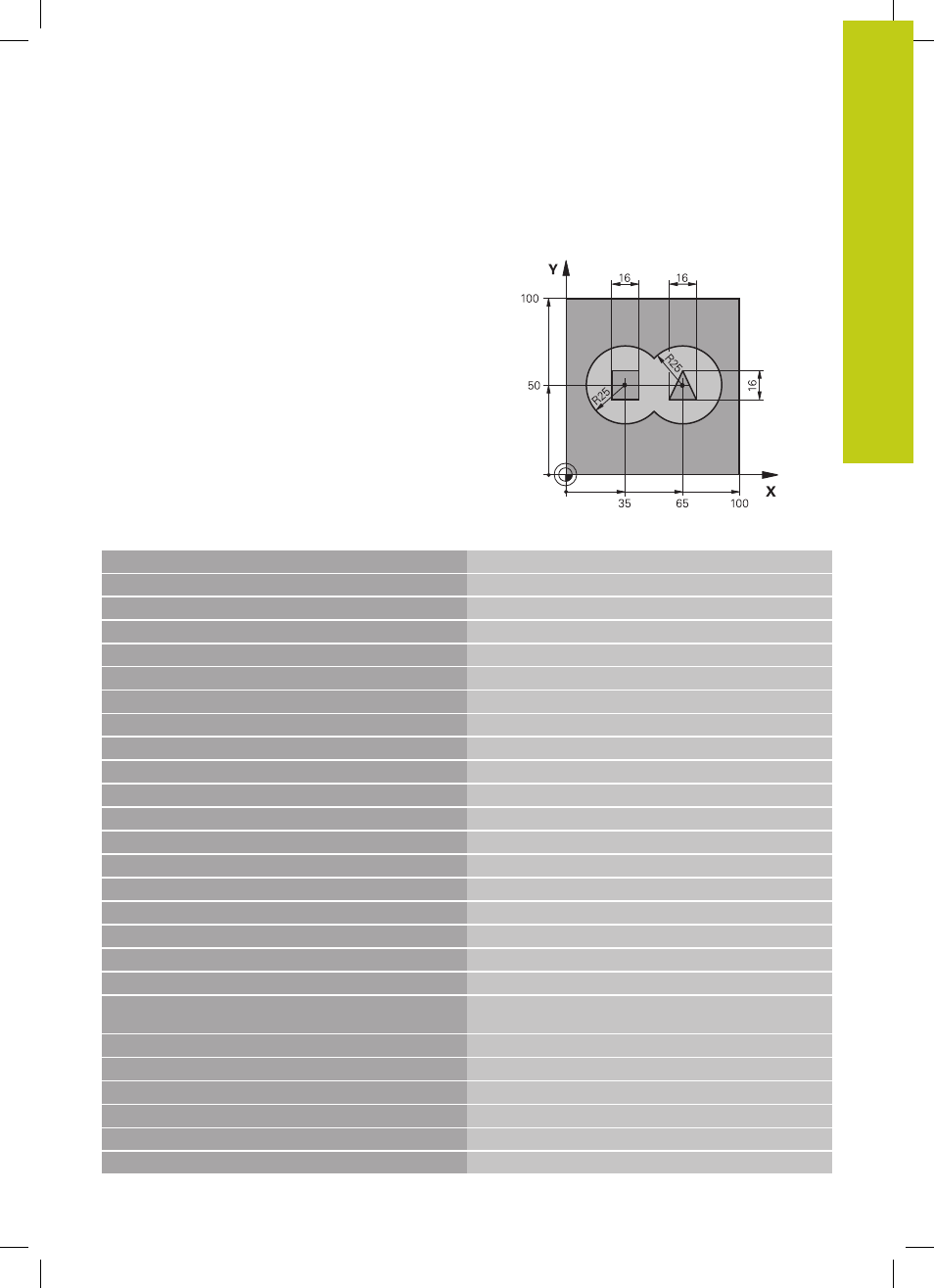

Ejemplo: Pretaladrado, desbaste y acabado de
contornos superpuestos
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2500
Llamada a la hta. broca, diámetro 12
4 L Z+250 R0 FMAX
Retirar la herramienta
5 CYCL DEF 14.0 CONTORNO Determinar el subprograma del contorno
6 CYCL DEF 14.1 ETIQUETA DEL CONTORNO 1 /2 /3 /4
7 CYCL DEF 20 DATOS DEL CONTORNO
Determinar los parámetros de mecanizado generales
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPE DE TRAYECTORIA
Q3=+0.5 ;SOBREMEDIDA LATERAL
Q4=+0.5 ;PROFUNDIDAD DE SOBREMEDIDA
Q5=+0 ;COOR. SUPERFICIE
Q6=2 ;DIST. DE SEGURIDAD
Q7=+100 ;ALTURA SEGURA
Q8=0.1 ;RADIO DE REDONDEO
Q9=-1 ;SENTIDO DE GIRO
8 CYCL DEF 21 PRETALADRADO
Definición del ciclo Pretaladrado
Q10=5 ;PASO DE PROFUNDIZACIÓN
Q11=250 ;AVANCE DE APROXIMACIÓN DE
PROFUNDIDAD
Q13=2 ;HERRAMIENTA DE DESBASTE
9 CYCL CALL M3 Llamada al ciclo Pretaladrado
10 L +250 R0 FMAX M6 Cambio de herramienta
11 TOOL CALL 2 Z S3000 Llamada a la hta. para Desbaste/Acabado, diámetro 12
12 CYCL DEF 22 DESBASTE Definición del ciclo Desbaste
Q10=5 ;PASO DE PROFUNDIZACIÓN
