Ciclos de palpación: Determinar puntos de referencia automáticamente
14.2 PUNTO DE REFERENCIA CENTRO DE RANURA (Ciclo 408, DIN/ISO:
G408, Opción de Software 17)
14
338
TNC 620 | Modo de Empleoprogramación de ciclos | 4/2015

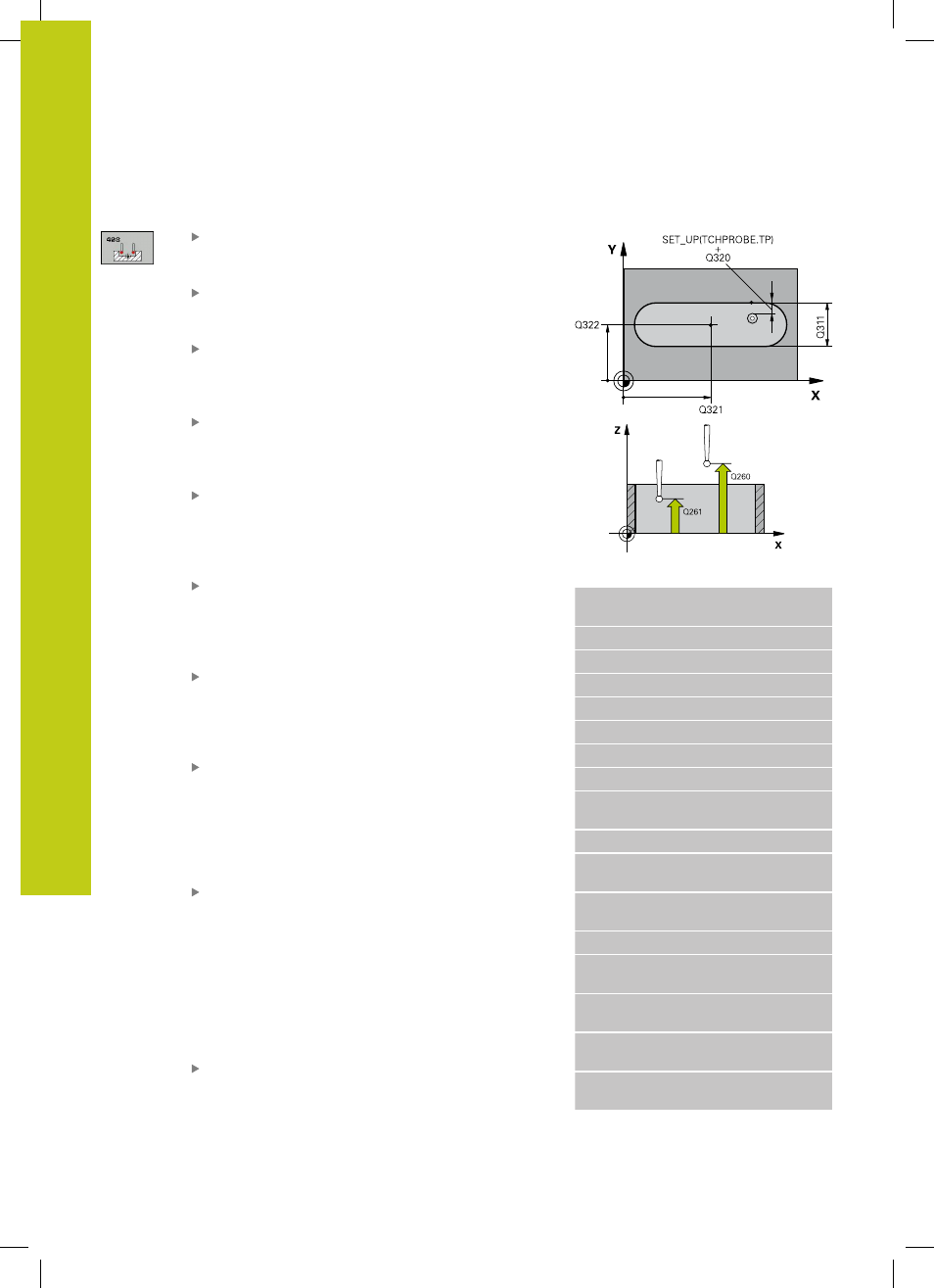

Parámetros de ciclo
Centro 1er eje Q321 (valor absoluto): centro de la
ranura en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Centro 2º eje Q322 (absoluto): centro de la ranura
en el eje auxiliar del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
Anchura de la ranura Q311 (valor incremental):
anchura de la ranura independiente de la posición en
el plano de mecanizado. Campo de introducción 0
hasta 99999,9999
Eje de medición Q272: Eje del plano de
mecanizado en el que debe tener lugar la medición:
1 : Eje principal = Eje de medición
2 : Eje auxiliar = Eje de medición
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Número en la tabla Q305: indicar el número en la
tabla de cero piezas/tabla de presets, donde el TNC
debe memorizar las coordenadas del centro de la
ranura. En caso de Q303=1: Al introducir Q305=0,
el TNC fija la visualización automáticamente,
de forma que el nuevo punto de referencia se
encuentra en el centro de la ranura. En el caso de
Q303=0: Al introducir Q305=0, el TNC describe
la línea 0 de la tabla de cero piezas Campo de
introducción 0 a 99999
Nuevo punto de referencia Q405 (absoluto):
coordenada en el eje de medición en la que el
TNC debe fijar el centro de ranura determinado.
Ajuste básico = 0. Campo de entrada -99999,9999 a
99999,9999
Bloques NC
5 TCH PROBE 408 PTO. REF. CENTRO
DE RANURA
Q321=+50
;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q311=25 ;ANCHURA DE RANURA
Q272=1 ;EJE DE MEDICIÓN
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
Q305=10 ;Nº EN TABLA
Q405=+0 ;PUNTO DE
REFERENCIA
Q303=+1 ;TRANSFERENCIA DEL
VALOR DE MEDIDA
Q381=1 ;PALPAR EJE PALPADOR
Q382=+85 ;1ª COOR. PARA EJE DE
PALPADOR
Q383=+50 ;2ª COOR. PARA EJE DE
PALPADOR
Q382=+0 ;3ª COOR. PARA EJE DE
PALPADOR
Q333=+1 ;PUNTO DE
REFERENCIA
