Ciclos de palpación: Controlar las piezas automáticamente
15.12 MEDIR CÍRCULO DE TALADROS (Ciclo 430; DIN/ISO: G430, Opción
de Software 17)
15
426
TNC 620 | Modo de Empleoprogramación de ciclos | 4/2015
15.12 MEDIR CÍRCULO DE TALADROS
(Ciclo 430; DIN/ISO: G430, Opción de
Software 17)
Desarrollo del ciclo

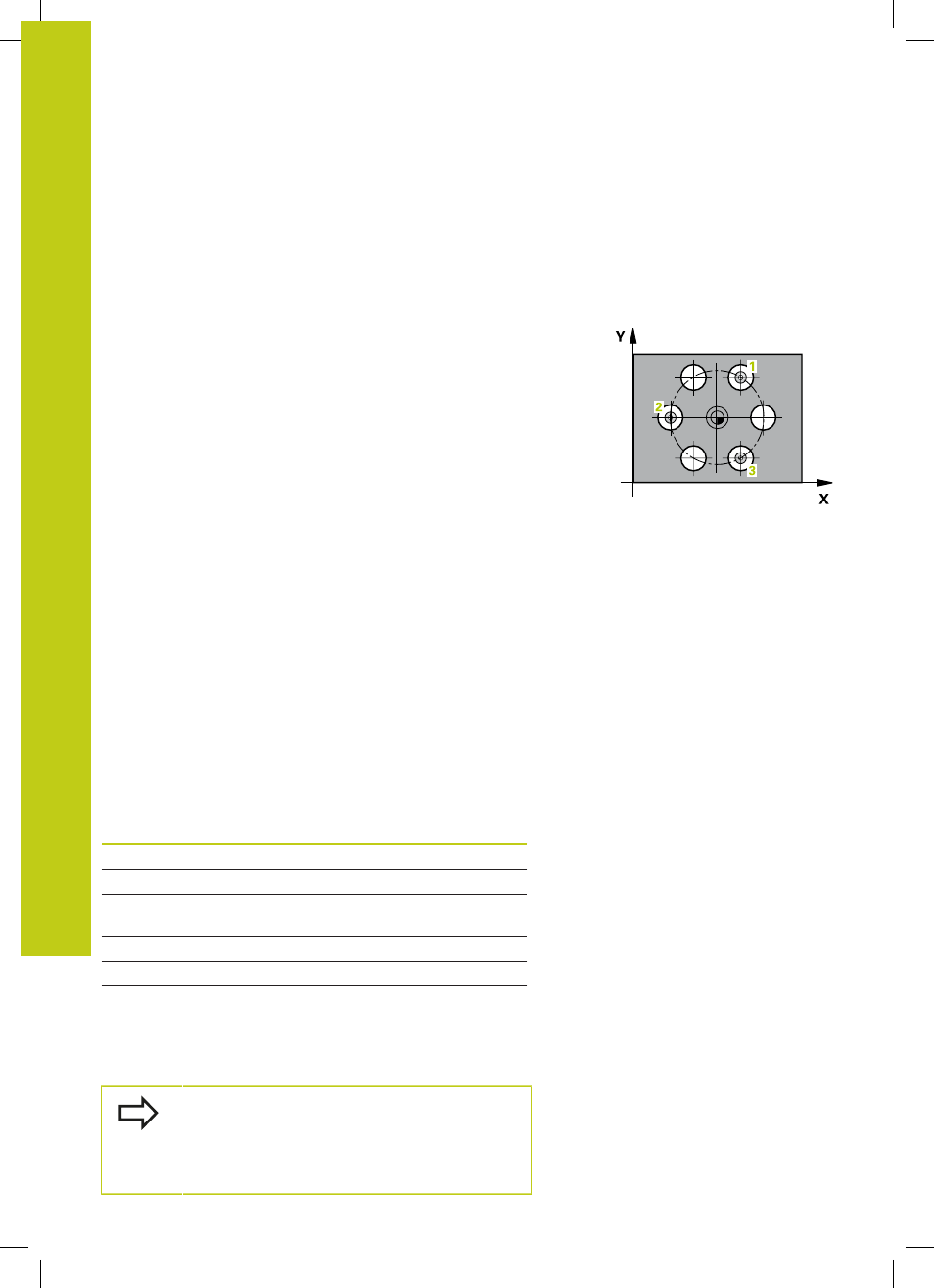

Con el ciclo de palpación 430 se calcula el punto central y
el diámetro de un círculo de taladros mediante la medición
de tres taladros. Si se han definido los valores de tolerancia
correspondientes en el ciclo, el TNC realiza una comparación del
valor nominal y el real y memoriza la diferencia en los parámetros
del sistema.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna
FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 306) en el punto central introducido
del primer taladro
1
2 A continuación, el palpador se desplaza a la altura de medición
introducida y, mediante cuatro palpaciones, determina el centro
del primer taladro
3 A continuación, el palpador vuelve a la altura segura y se
posiciona en el centro introducido del segundo taladro 2
4 El TNC desplaza el palpador a la altura de medición introducida
y, mediante cuatro palpaciones, determina el centro del
segundo taladro
5 A continuación, el palpador vuelve a la altura segura y se
posiciona en el centro introducido del tercer taladro 3
6 El TNC desplaza el palpador a la altura de medición introducida
y, mediante cuatro palpaciones, determina el centro del tercer
taladro
7 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en
los siguientes parámetros Q:
Número de
parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real centro eje auxiliar
Q153 Valor real del diámetro del círculo de
taladros
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en el eje auxiliar
Q163 Desviación del diámetro del círculo de
taladros
¡Tener en cuenta durante la programación!
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
El ciclo 430 solo efectúa la supervisión de rotura, no
la corrección automática de herramientas.
