CAJERA RECTANGULAR (Ciclo 251, DIN/ISO: G251, opción de
software 19)
5.2
5
TNC 620 | Modo de Empleoprogramación de ciclos | 4/2015
137

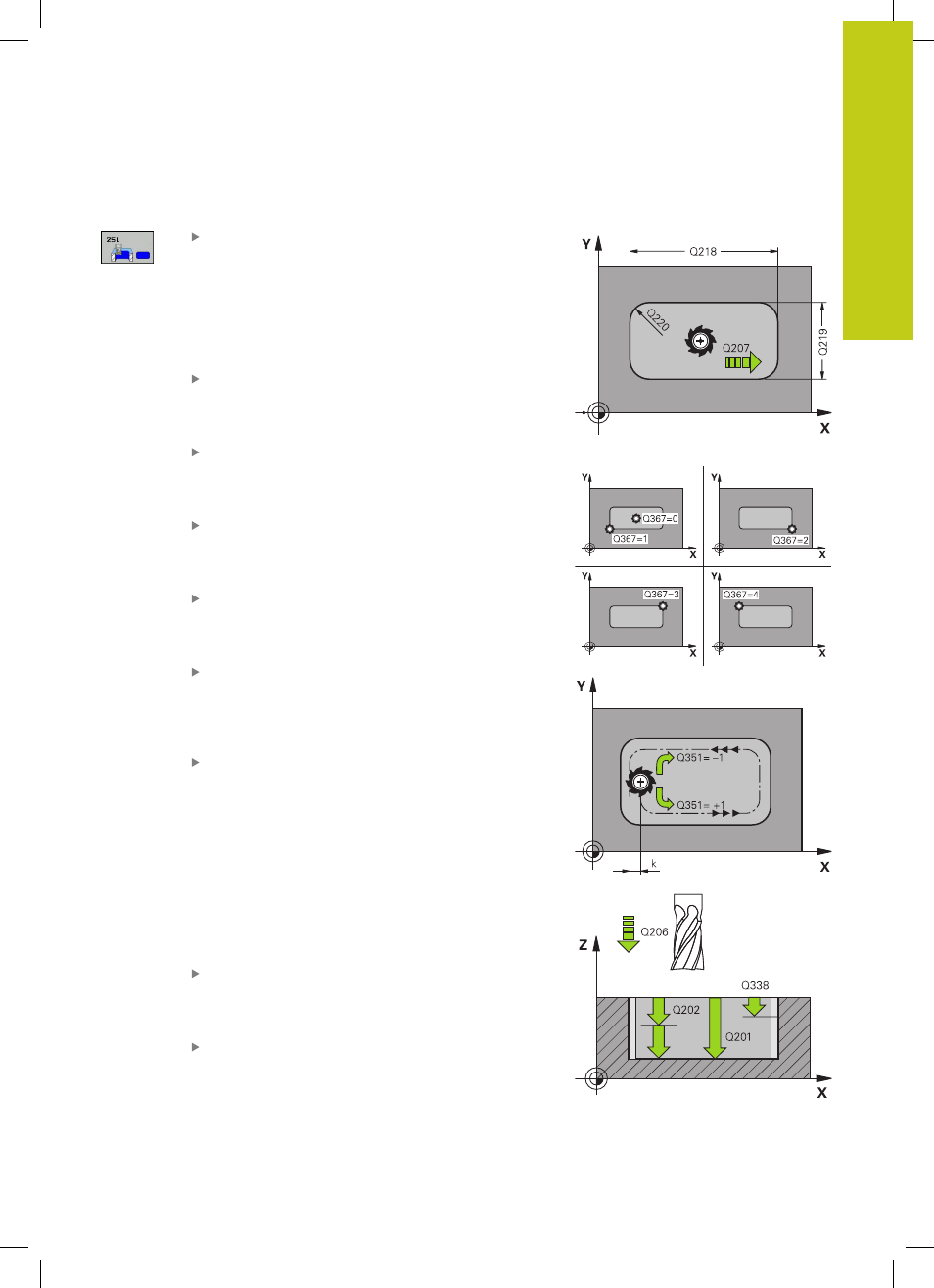

Parámetros de ciclo
Tipo de mecanizado (0/1/2) Q215: Determinar el
tipo de mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado
La cara y la profundidad de acabado sólo se llevan
a cabo, si se define la sobremedida del acabado
correspondiente (Q368, Q369)
Longitud lado 1 Q218 (valor incremental): Longitud
de la cajera, paralela al eje principal del plano
de mecanizado. Campo de introducción 0 hasta
99999,9999
Longitud lado 2 Q219 (valor incremental): Longitud
de la cajera, paralela al eje auxiliar del plano de
mecanizado. Campo de introducción 0 hasta
99999.9999
Radio de la esquina Q220: Radio de la esquina de
la cajera. Si se entra 0, el TNC programa el radio
de la esquina igual al radio de la hta. Campo de
introducción 0 a 99999,9999
Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano
de mecanizado. Campo de introducción 0 hasta
99999.9999
Posición de giro Q224 (absoluta): Ángulo que gira
el mecanizado completo El centro del giro está
en la posición en la que esté la herramienta en el
momento de llamar al ciclo. Campo de introducción
-360,0000 a 360,0000
Posición de la cajera Q367: Posición de la cajera
referida a la posición de la herramienta al llamar el
ciclo:
0 : Posición de la herramienta = Centro de la cajera
1 : Posición de la herramienta = Esquina inferior
izquierda
2 : Posición de la herramienta = Esquina inferior
derecha
3 : Posición de la herramienta = Esquina superior
derecha
4 : Posición de la herramienta = Esquina superior
izquierda
Avance al fresar Q207: velocidad de
desplazamiento de la herramienta al fresar en
mm/min. Campo de introducción 0 a 99999,999
alternativamente
FAUTO, FU, FZ
Tipo de fresado Q351: Tipo del mecanizado de
fresado con M3:
+1 = Fresado codireccional
–1 = Fresado en contrasentido
PREDEF: El TNC utiliza el valor de la frase GLOBAL
DEF (Si se ha introducido 0, tiene lugar el
mecanizado codireccional)
