15.13 MEDIR PLANO (Ciclo 431, DIN/ISO:
G431, Opción de Software 17)
Desarrollo del ciclo

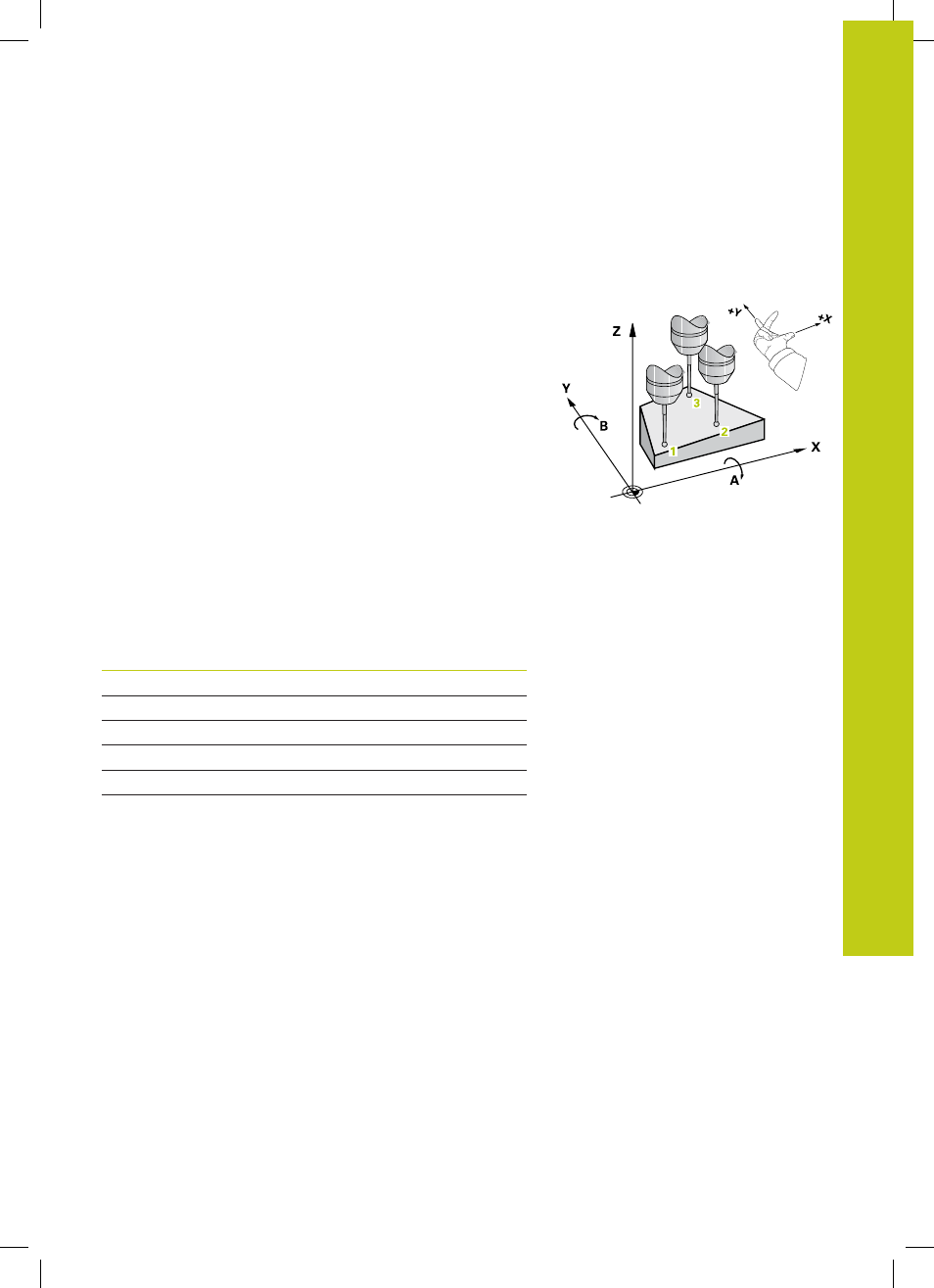

El ciclo de palpación 431 calcula el ángulo de un plano mediante la
medición de tres puntos y memoriza los valores en los parámetros
del sistema.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna
FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 306) en el punto de palpación
programado
1 y allí mide el primer punto del plano. Para ello, el
TNC desplaza el palpador según la distancia de seguridad en la
dirección opuesta a la palpación
2 A continuación, el palpador retorna a la altura de seguridad, y
luego en el plano de mecanizado al punto de palpación 2 y mide
allí el valor real del segundo punto del plano
3 A continuación, el palpador retorna a la altura de seguridad, y
luego en el plano de mecanizado al punto de palpación 3 y mide
allí el valor real del tercer punto del plano
4 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza los valores angulares calculados en los
siguientes parámetros Q:
Número de
parámetro Significado
Q158 Ángulo de proyección del eje A
Q159 Ángulo de proyección del eje B
Q170 Ángulo espacial A
Q171 Ángulo espacial B
Q172 Ángulo espacial C
Q173 a Q175 Valores de medición en el eje de
palpación (primera hasta tercera
medición)
