3.2 CENTRADO (ciclo 240, DIN/ISO: G240, opción de Sof
tw
a
re
A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)

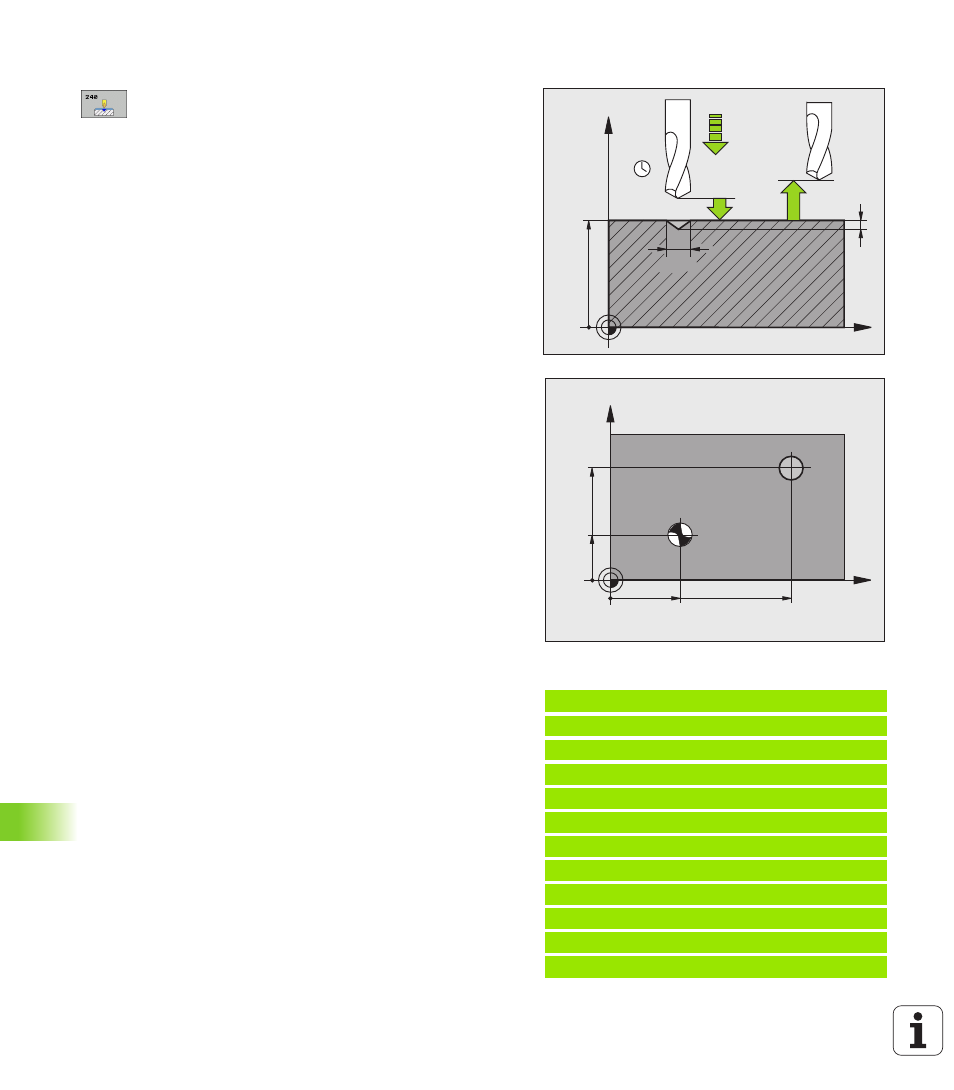

Parámetros de ciclo
U
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza; introducir siempre valor positivo Campo de
introducción 0 a 99999,9999
U
Selección profundidad/diámetro (0/1) Q343:
Seleccionar si se desea centrar sobre el diámetro o
sobre la profundidad introducida. Si se desea centrar
sobre el diámetro introducido, se debe definir el
ángulo extremo de la herramienta en la columna
ÁNGULO T. de la tabla de herramientas TOOL.T
0: Centrar en la profundidad especificada
1: Centrar en el diámetro especificado
U
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de centraje
(extremo del cono de centraje). Sólo es efectiva si
está definido Q343=0. Campo de introducción
-99999,9999 a 99999,9999
U
Diámetro (signo) Q344: Diámetro de centraje. Sólo
es efectiva si está definido Q343=1. Campo de
introducción -99999,9999 a 99999.9999
U
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el centraje en mm/min.
Campo de introducción 0 a 99999.9999 alternativo
FAUTO,FU
U
Tiempo de espera abajo Q211: Tiempo en segundos
que espera la hta. en la base del taladro Campo de
introducción 0 a 3600,0000
U
Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
U
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Ejemplo: Bloques NC
10 L Z+100 R0 FMAX
11 CYCL DEF 240 CENTRAJE
Q200=2
;DISTANCIA DE SEGURIDAD
Q343=1
;SELECCIÓN PROFUNDIDAD/DIÁMETRO
Q201=+0
;PROFUNDIDAD
Q344=-9
;DIÁMETRO
Q206=250
;AVANCE AL PROFUNDIZAR
Q211=0,1
;TIEMPO DE ESPERA ABAJO
Q203=+20
;COORDENADA SUPERFICIE
Q204=100
;2A. DIST.DE SEGURIDAD
12 L X+30 Y+20 R0 FMAX M3 M99
13 L X+80 Y+50 R0 FMAX M99
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
