HEIDENHAIN TNC 620 403
16.12 MEDIR CIR
C
UL
O DE T
A
LADR
OS (ciclo 430, DIN/ISO: G430)

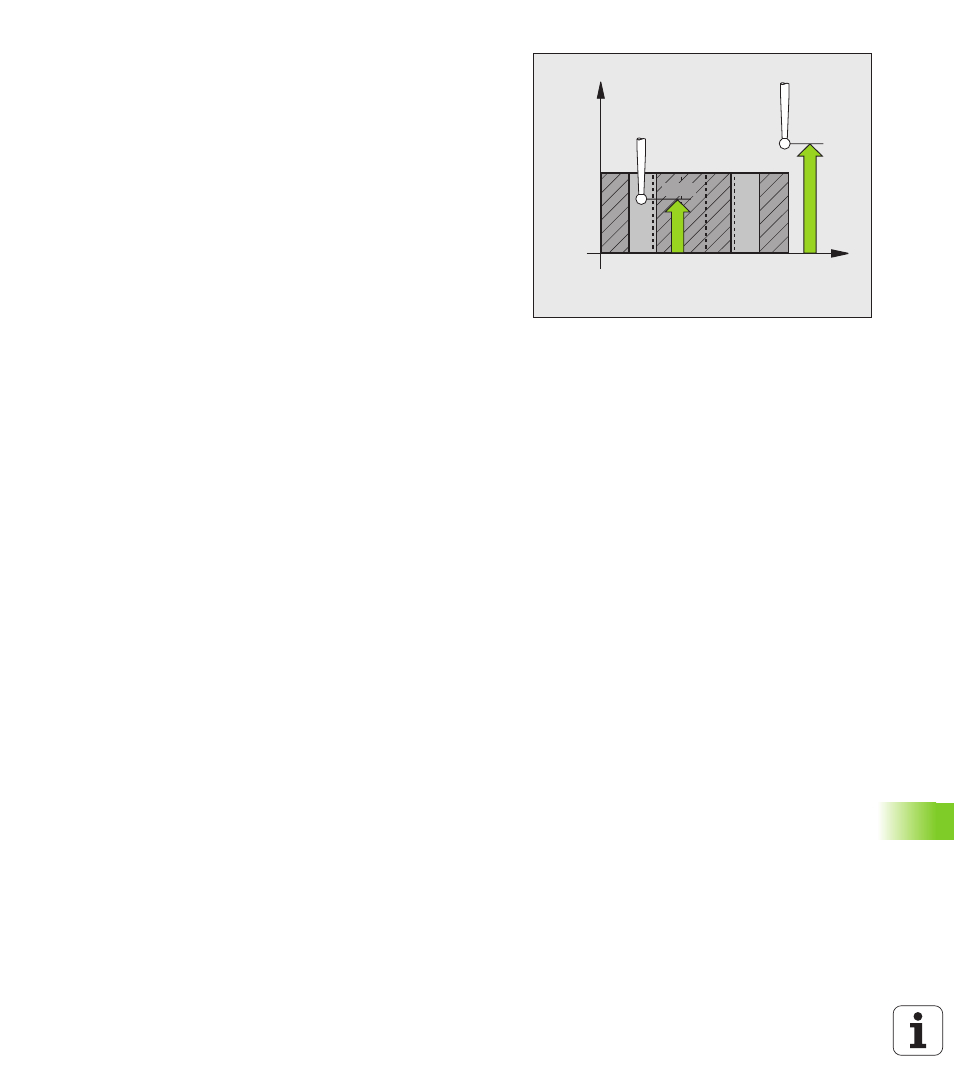

U Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 a
99999.9999
U Cota máximaQ288: máximo diámetro admisible para
el círculo de taladros. Campo de introducción 0 a
99999,9999
U Cota mínima Q289: mínimo diámetro admisible para
el círculo de taladros. Campo de introducción 0 a
99999,9999
U Valor tolerancia centro 1er eje Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado. Campo de introducción 0 a
99999,9999
U Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado. Campo de introducción 0 a 99999,9999
X
Z
Q260
Q261
