160 Ciclos de mecanizado: Definiciones de modelo

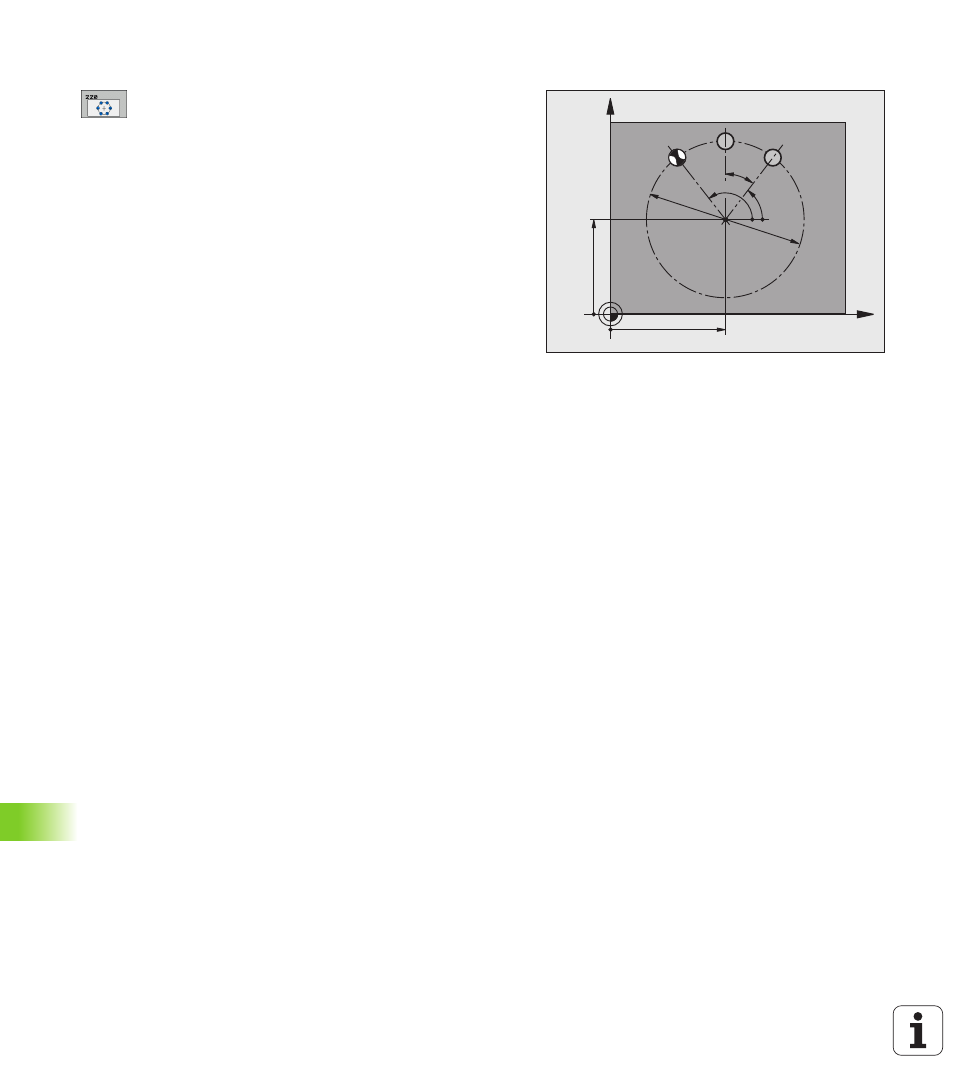

6.2 FIGURA DE PUNT
OS SOBRE UN CIR
C
UL
O (ciclo 220, DIN/ISO: G220,
opción de Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Parámetros de ciclo
U Centro 1er eje Q216 (valor absoluto): Centro del
círculo técnico en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999.9999
U Centro 2º eje Q217 (valor absoluto): Centro del círculo
técnico en el eje transversal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Diámetro del arco de círculo Q244: Introducir el
diámetro del arco de círculo. Campo de introducción
0 a 99999,9999
U Ángulo inicial Q245 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el punto inicial
del primer mecanizado sobre el círculo técnico.
Campo de introducción -360,000 a 360,000
U Ángulo final Q246 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el punto inicial
del último mecanizado sobre el círculo técnico (no
sirve para círculos completos); introducir el ángulo
final diferente al ángulo inicial; si el ángulo final es
mayor al ángulo inicial, la dirección del mecanizado es
en sentido antihorario, de lo contrario el mecanizado
es en sentido horario. Campo de introducción
-360,000 a 360,000
U Incremento angular Q247 (valor incremental):
Ángulo entre dos puntos a mecanizar sobre el cálculo
teórico; cuando el incremento angular es igual a cero,
el TNC calcula el incremento angular en relación al
Ángulo inicial, Ángulo final y número de mecanizados;
si se ha programado un incremento angular
incremento angular, el TNC no tiene en cuenta el
Ángulo final; el signo del incremento angular
determina la dirección del mecanizado (- = sentido
horario) Campo de introducción -360,000 a 360,000
U Número de mecanizados Q241: Número de
mecanizados sobre el círculo técnico. Campo de
introducción 1 bis 99999
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
