HEIDENHAIN TNC 620 381
16.6 MEDIR CIR
C
UL
O EXTERIOR
(ciclo 422, DIN/ISO: G422)

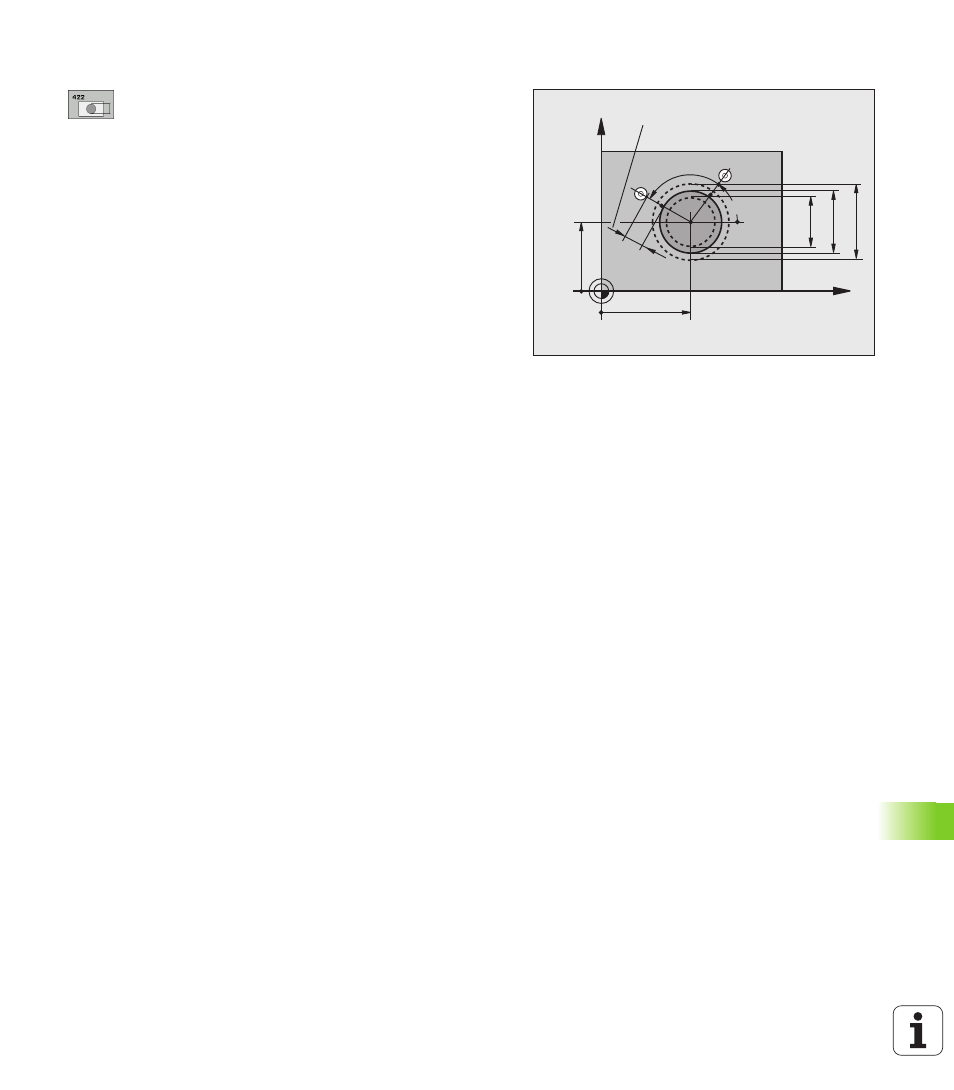

Parámetros de ciclo
U Centro 1er eje Q273 (valor absoluto): Centro de la isla
en el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Centro 2º eje Q274 (valor absoluto): Centro de la isla
en el eje auxiliar del plano de mecanizado Campo de
introducción -99999,9999 a 99999.9999
U Diámetro nominal Q262: introducir diámetro de la
isla. Campo de introducción 0 a 99999,9999
U Ángulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación. Campo de introducción
-360,0000 360,0000
U Paso angular Q247 (valor incremental): ángulo
entre dos puntos de medición, el signo del paso
angular determina la dirección del mecanizado
(- = sentido horario). Si se quieren medir arcos de
círculo, deberá programarse un paso angular
menor a 90°. Campo de entrada -120,0000 hasta
120,0000
X
Y
Q325
Q247
Q278 Q262 Q277
Q274 ±Q280
Q273 ±Q279
SET_UP(TCHPROBE.TP)
+
Q320
