15.8 PTO. REF. ESQUINA EXTERIOR
(ciclo 414, DIN/ISO: G414)
Desarrollo del ciclo

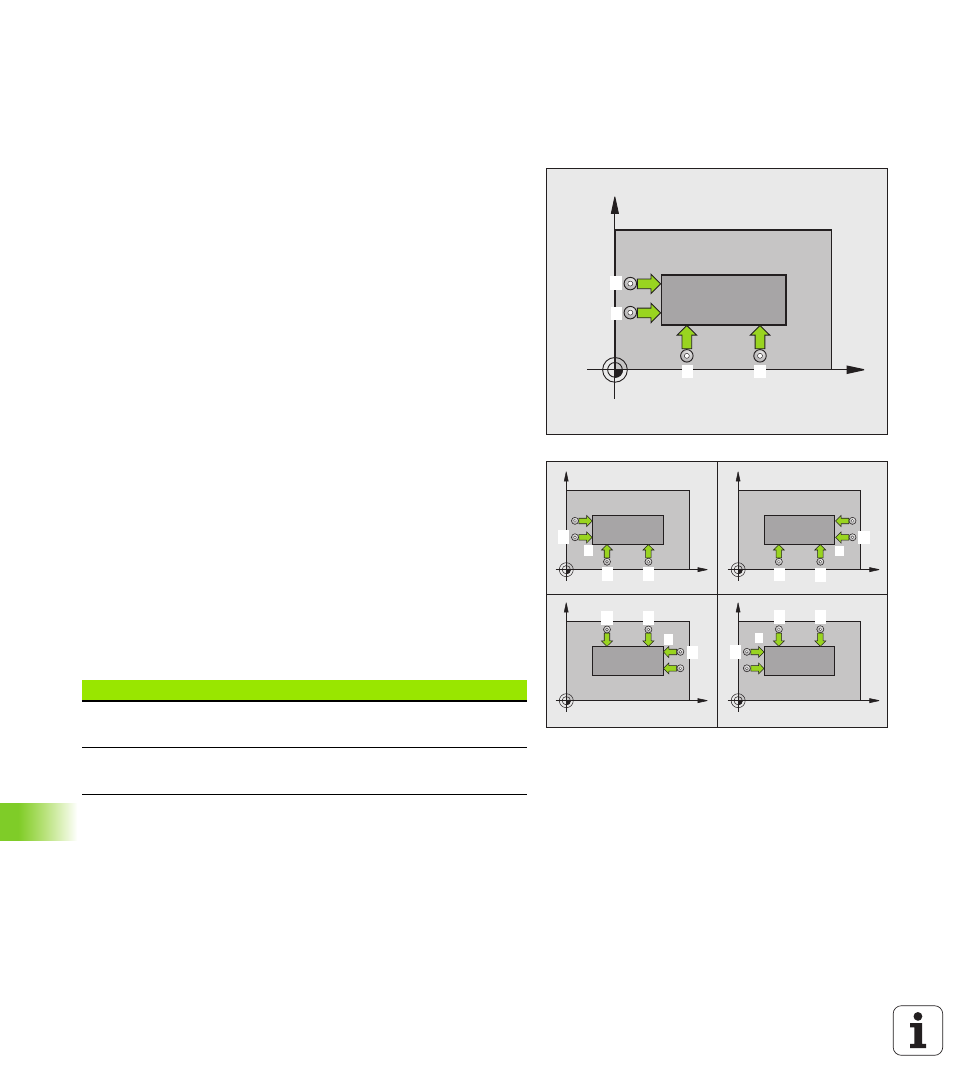

Con el ciclo de palpación 414 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero o en una tabla de presets.
1
El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento Ver “Ejecutar ciclos
de palpación” en pág. 283 hacia el primer punto de palpación
1
(ver
imagen arriba a la derecha). Para ello, el TNC desplaza el palpador
según la distancia de seguridad en la dirección de desplazamiento
opuesta a la que le corresponde
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (Columna F). El TNC determina automáticamente la
dirección de palpación en relación al 3er punto de medición
programado
3
Después el palpador se desplaza al siguiente punto de palpación
2
y ejecuta el segundo proceso de palpación
4
El TNC posiciona el palpador en el punto de palpación
3
y después
en el punto de palpación
4
y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5
A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 Ver “Guardar punto de
referencia calculado” en pág. 312 y memoriza las coordenadas de
la esquina calculada en los parámetros Q ejecutados a
continuación
6
Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1
2
4
3
X
Y
X
Y
X
Y
X
Y
A
B
C
D
1
2
3
2
1
3
1
2
3
2
1
3
Nº de parámetro
Significado
Q151
Valor actual de la esquina en el eje
principal
Q152
Valor actual de la esquina en el eje
auxiliar
