5.6 ISLA RECT
ANGULAR (ciclo 256,
DIN/ISO: G256, opción de Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
U Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO, FU,
FZ
U Tipo de fresado Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
U Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la isla.
Campo de entrada -99999,9999 hasta 99999,9999
U Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0 a
99999,9999 FMAX, FAUTO, FU, FZ
U Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999,9999
U Coordenada de la superficie de la pieza Q203 (valor
absoluto): Coordenada absoluta de la superfice de la
pieza. Campo de introducción -99999,9999 a
99999.9999
U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999

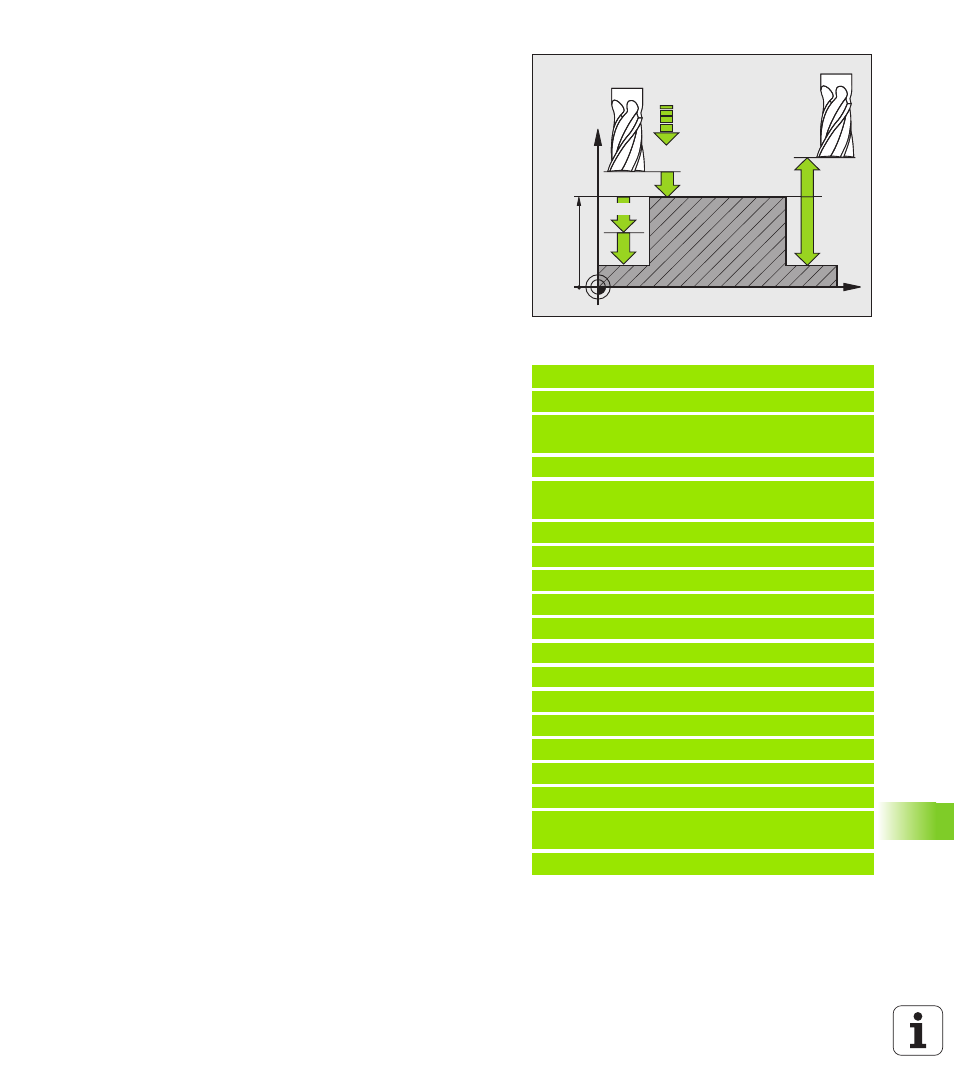

U Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,9999
Ejemplo: Bloques NC
8 CYCL DEF 256 ISLA RECTANGULAR
Q218=60 ;LONGITUD LADO 1
Q424=74 ;DIMENSIÓN DE LA PIEZA EN
BRUTO 1
Q219=40 ;LONGITUD LADO 2
Q425=60 ;DIMENSIÓN DE LA PIEZA EN
BRUTO 2
Q220=5 ;RADIO DE LA ESQUINA
Q368=0.2 ;SOBREMEDIDA LATERAL
Q224=+0 ;ANGULO DE GIRO
Q367=0 ;POSICIÓN DE LA ISLA
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q206=150 ;AVANCE AL PROFUNDIZAR
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q370=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
