HEIDENHAIN TNC 620 355
15.13 PT
O
. REF
. EJE INDIVIDU
A
L (ciclo 41
9, DIN/ISO: G41
9
)

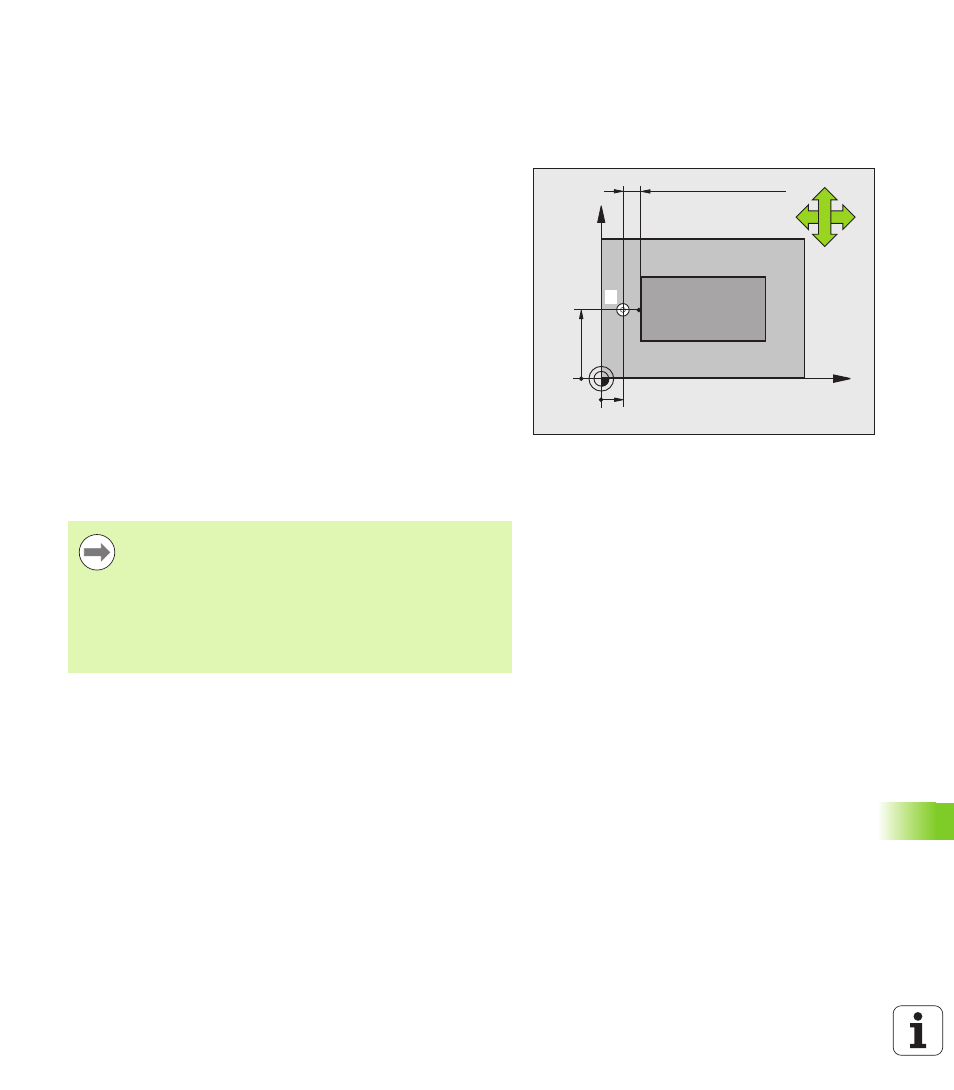

15.13 PTO. REF. EJE INDIVIDUAL
(ciclo 419, DIN/ISO: G419)
Desarrollo del ciclo
El ciclo de palpación 419 mide una coordenada cualquiera en el eje de
palpación fija esta coordenada como punto de referencia. Si se desea,
el TNC también puede escribir la coordenada medida en una tabla de
puntos cero o de preset.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento Ver “Ejecutar ciclos
de palpación” en pág. 283 hacia el punto de palpación programado
1 . Para ello, el TNC desplaza el palpador según la distancia de
seguridad en la dirección de palpación opuesta a la determinada
2 A continuación el palpador se desplaza a la altura de medida
introducida y registra mediante una palpación sencilla la posición
real
3 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 und Q305 Ver “Guardar punto
de referencia calculado” en pág. 312
¡Tener en cuenta durante la programación!
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
1
SET_UP(TCHPROBE.TP)
+Q320
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Si se utiliza el ciclo 419 varias veces para memorizar el
punto de referencia in varios ejes en la tabla Preset hay
que activar el número de Preset después de cada
ejecución del ciclo 419 donde hay escrito anteriormente el
ciclo 419 (no es necesario si se sobreescribe el Preset
activo).
