.3 SUPERFICIE REGULAR (ciclo
231, DIN/ISO: G231, opción de Sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

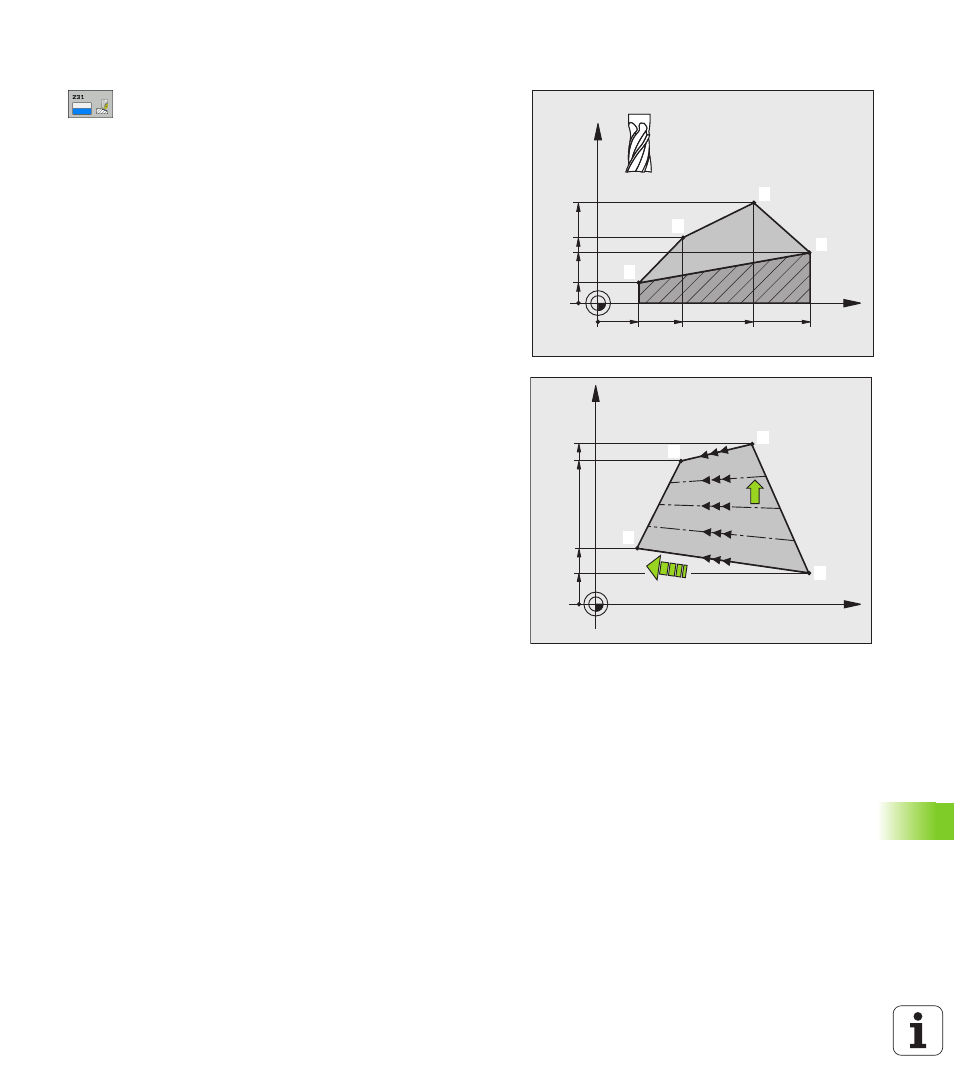

Parámetros de ciclo
U Punto de partida 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Punto de partida 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
U Punto de partida 3er eje Q227 (valor absoluto):
Coordenada del punto de partida de la superficie a
planear en el eje de la hta. Campo de introducción
-99999,9999 a 99999.9999
U 2º punto 1er eje Q228 (valor absoluto): Coordenada
del pto. final de la superficie a planear en el eje
principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U 2º punto del 2º eje Q229 (valor absoluto): Coordenada
del pto. final de la superficie a planear en el eje
transversal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U 2º punto 3er eje Q230 (valor absoluto): Coordenada
del pto. final de la superficie a planear en el eje de la
hta. Campo de introducción -99999,9999 a
99999.9999
U 3er punto del 1er eje Q231 (valor absoluto):
Coordenada del 3er punto en el eje principal del plano
de mecanizado. Campo de introducción -99999,9999
a 99999.9999
U 3er punto del 2º eje Q232 (valor absoluto):
Coordenada del 3er punto en el eje transversal del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999.9999
U 3er punto del 3er eje Q233 (valor absoluto):
Coordenada del 3er punto en el eje de la hta. Campo
de entrada -99999,9999 hasta 99999,9999
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
