39
N
o
ciones básic
a
s

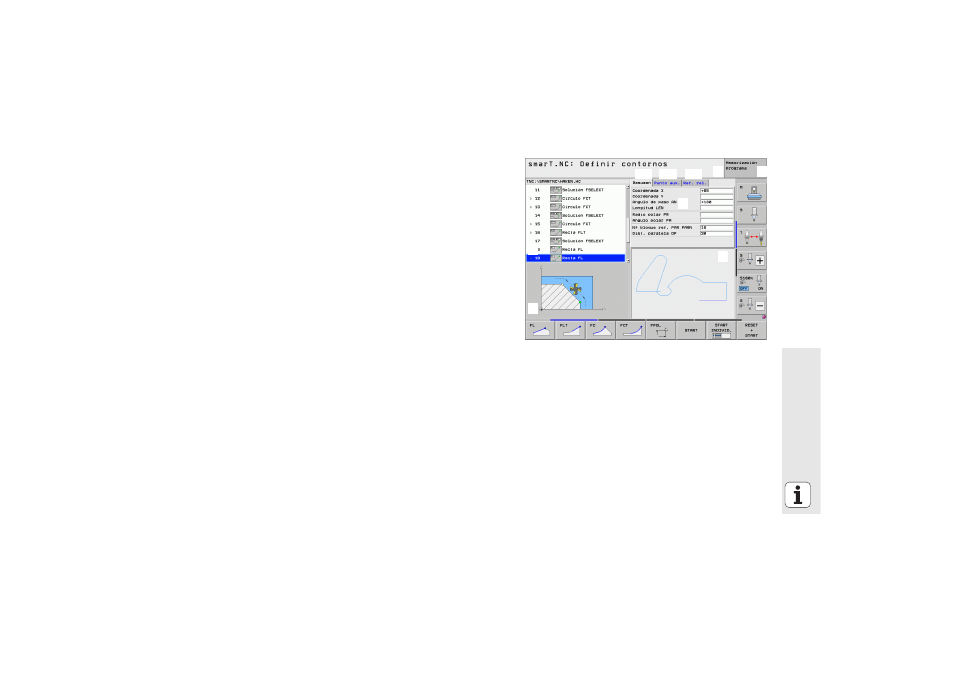

Edición de contornos
1 1 2
1 3
1 4
1 4.1 1 4.2 1 4.3
1 5
1 6
1 Fila de cabecera: Texto de modos de funcionamiento, mensajes de
error
2 Modo activo en segundo plano
3 Estructura de árbol (vista de árbol) en la que los elementos del
contorno correspondientes se representan estructurados
4 Ventana de formulario con los parámetros de introducción
correspondientes: En la -programación FK existen hasta cuatro
formularios:
„ 4.1 : Formulario resumido
Contiene las posibilidades de introducción más utilizadas
„ 4.2 : Formulario detallado 1
Contiene posibilidades de introducción para puntos auxiliares (FL/
FLT) o bien para datos de círculo (FC/FCT)
„ 4.3 : Formulario detallado 2
Contiene posibilidades de introducción para referencias relativas
(FL/FLT) o bien para puntos auxiliares (FC/FCT)
„ 4.4 : Formulario detallado 3
Sólo está disponible con FC/FCT, contiene posibilidades de
introducción para referencias relativas
5 Ventana gráfica auxiliar en la que está representada el parámetro
correspondiente introducido
6 Ventana gráfica, en la que están representados los contornos
programados una vez guardado el formulario
