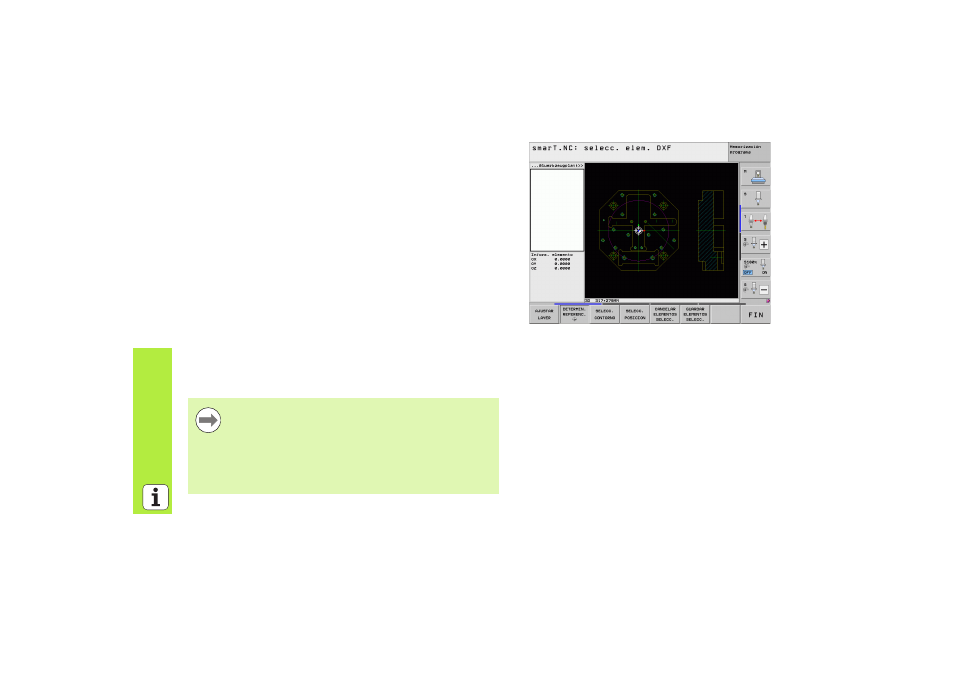

Determinar el punto de referencia
El punto cero del dibujo del fichero DXF no siempre está situado de
manera que lo pueda utilizar directamente como punto de referencia de
la pieza. Por eso, el TNC pone a su disposición una función, mediante la
cual puede desplazar, pulsando en un elemento, el punto cero del dibujo
a un lugar conveniente.
Puede definir el punto de referencia en los siguientes lugares:
„ En el punto inicial, final o central de una recta
„ En el punto inicial o final de un círculo
„ Cada vez al sobrepasar un cuadrante o en el centro de un círculo
completo
„ En el punto de intersección de
„ Recta – recta, aún estando el punto de intersección en la
prolongación de la correspondiente recta
„ Recta – Arco
„ Recta – círculo completo
„ Círculo completo/círculo graduado - Círculo completo/círculo
graduado
A fin de determinar un punto de referencia, debe utilizar el
ratón táctil en el teclado TNC o un ratón acoplado a un
aparato USB.
Una vez haya seleccionado el contorno, todavía puede
modificar el punto de referencia. El TNC calcula los datos
reales de contorno, por primera vez, cuando memoriza el
contorno seleccionado en un programa de contorno.
