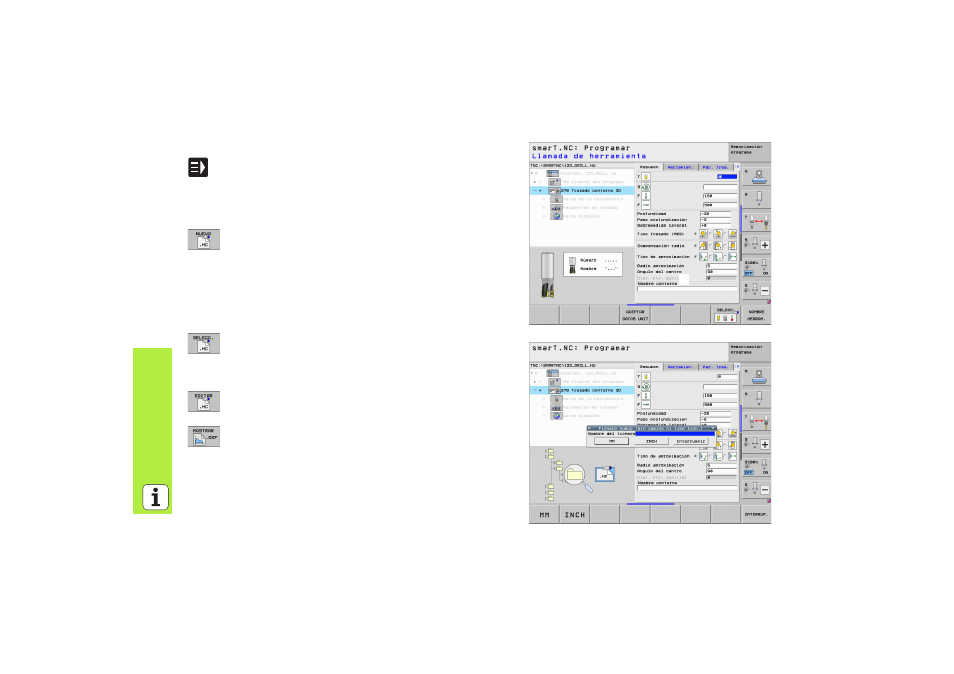

Inicio de la programación de contorno desde un formulario
U Seleccionar el modo de funcionamiento smarT.NC
U Seleccionar cualquier paso de mecanizado requerido para el
programa de contorno (UNIT 122, UNIT 125)
U Seleccionar el campo de introducción en el que hay que
definir el nombre del programa de contorno ( 1 , véase la
figura)
U Para generar un nuevo fichero: introducir el nombre del
fichero (sin tipo de fichero), confirmar con la softkey NUEVO
U Confirmar la unidad métrica del nuevo programa de contorno
en la ventana de transición con la tecla MM o PULGADAS:
smarT.NC abre un programa de contorno en la unidad
métrica seleccionada, a continuación se encuentra en la
programación de contornos y acepta automáticamente la
definición de la pieza sin mecanizar fijada en el programa
Unit (definición de la superficie de caracteres)
U Para seleccionar un fichero HC existente: pulsar la softkey
SELECCIONAR HC: smarT.NC muestra una ventana de
transición con los programas de contorno existentes.
Seleccionar uno de los programas de contornos visualizados
y aceptar con la tecla ENT o la casilla OK en el formulario
U Para editar un fichero HC ya seleccionado: pulsar la
softkey EDITAR: smarT.NC inicia directamente entonces la
programación de contornos
U Para generar un fichero HC con el conversor DXF: pulsar
la softkey VISUALIZAR DXF: smarT.NC muestra una
ventana de transición con los programas DXF existentes.
Seleccionar uno de los ficheros DXF visualizados y aceptar
con la tecla ENT o la casilla OK: el TNC inicia el conversor
DXF, con el que puede seleccionar el contorno deseado y
memorizar los nombres de contorno directamente en el
formulario (véase "Procesar ficheros DXF (Opción de
software)" en pág. 190.)
