Selección rápida de posiciones de taladro mediante el campo del
ratón
U Elegir el Modo de selección de posición de mecanizado: el
TNC omite el layer visualizado en la ventana de la izquierda
y la ventana de la derecha se vuelve activa para la selección
de posición

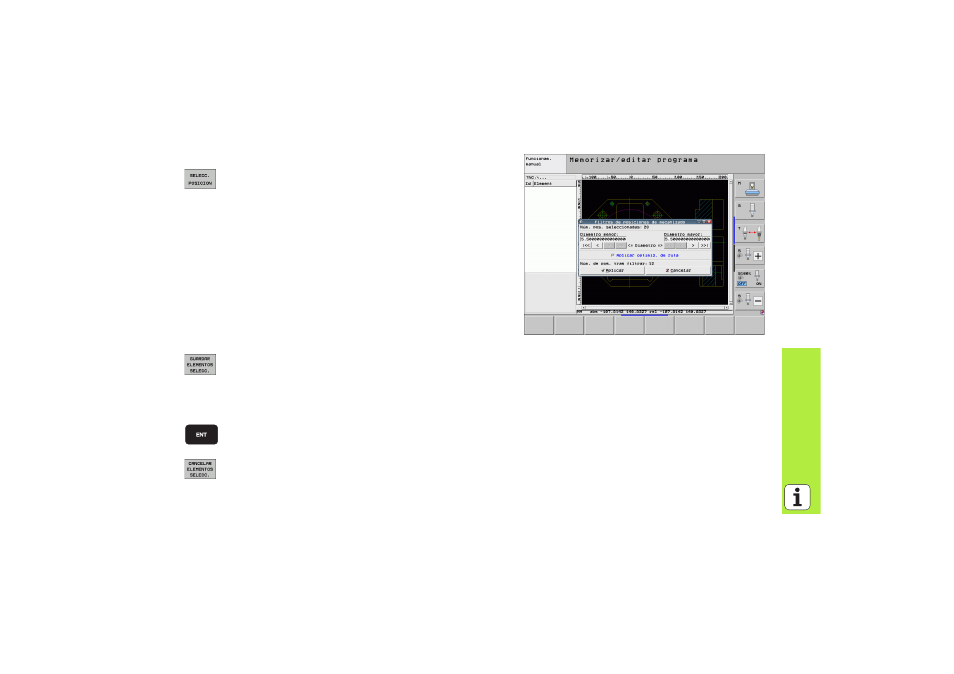

U Pulsar la tecla Shift del teclado y arrastrar con el botón
izquierdo un campo, en el cual todos los centros de los
circulos contenidos en este campo sean adoptados por el
TNC: El TNC muestra una ventana en la cual los taladros
pueden ser filtrados por tamaño
U Determinar ajustes de filtro (véase "Ajustes de filtro" en
pág.212) y confirmar con el botón Aplicar: el TNC recogerá
las posiciones seleccionadas en la ventana izquierda
(visualización de un punto).
U En caso necesario, se pueden volver a deseleccionar los
elementos ya seleccionados creando un nuevo campo de
arrastre del ratón mientras pulsa a la vez la tecla CTRL
U Memorizar las posiciones de contorno en un fichero de
puntos: el TNC visualiza una ventana superpuesta, en la cual
puede introducir cualquier nombre para el fichero. Ajuste
básico: nombre del fichero DXF. Si el nombre del DXF
contiene diéresis o espacios en blanco, el TNC sustituye
dichos caracteres por un guión bajo
U Confirmar la introducción: el TNC memoriza el programa de
contorno en el directorio, en el que también está
memorizado el fichero DXF
U Si se desean seleccionar aún más posiciones de mecanizado
para luego memorizarlas en otro fichero: pulsar la softkey
ANULAR ELEMENTOS SELECCIONADOS y proceder de la
forma anteriormente descrita
