HEIDENHAIN 530 (340 49x-07) Pilot - Manual (Página 195)

195
Pr
ocesar fic
h
er
os DXF
(Opción
de so
ft
w
a
re
)
Ajuste básico

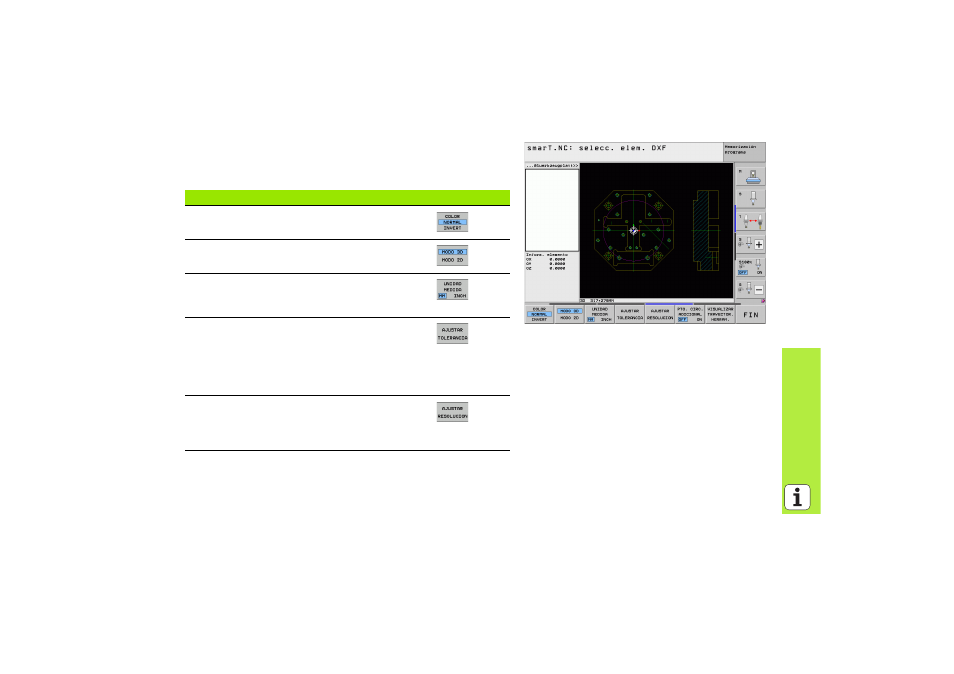

En la tercera carátula de softkeys están disponibles diferentes
posibilidades de ajuste:
Ajuste Softkey
COLOR NORMAL/INVERT.: Conmutar el esquema
de colores
MODO 3D / MODO 2D: Conmutar los modos
2D- y 3D
Unidad métrica MM/PULGADAS: ajustar la unidad
métrica del fichero DXF. El TNC también emite en
esta unidad métrica el programa de contorno
Ajustar tolerancia. La tolerancia determina, cuánta
separación debe haber entre elementos de contorno
contiguos. Gracias a la tolerancia se pueden compensar
las imprecisiones cometidas al generar el dibujo. El
ajuste básico depende de la extensión de todo el
fichero DXF
Ajustar la resolución. La resolución determina, con
cuántas posiciones decimales debe el TNC generar
el programa de contorno. Ajuste básico: 4 posiciones
de decimal (corresponde a 0.1 µm de resolución)
