Ajustar layer
Los ficheros DXF contienen, por norma general, varios layer (planos), a
través de los cuales el constructor puede organizar su dibujo. Con ayuda
de la técnica layer el constructor puede agrupar elementos totalmente
dispares como, por ejemplo, el propio contorno de la pieza, acotaciones,
líneas auxiliares y de construcción, sombreados y textos.
A fin de tener sólo la información imprescindible en pantalla durante la
selección de contorno, puede omitir todos los layer superfluos que
contenga el fichero DXF.
U

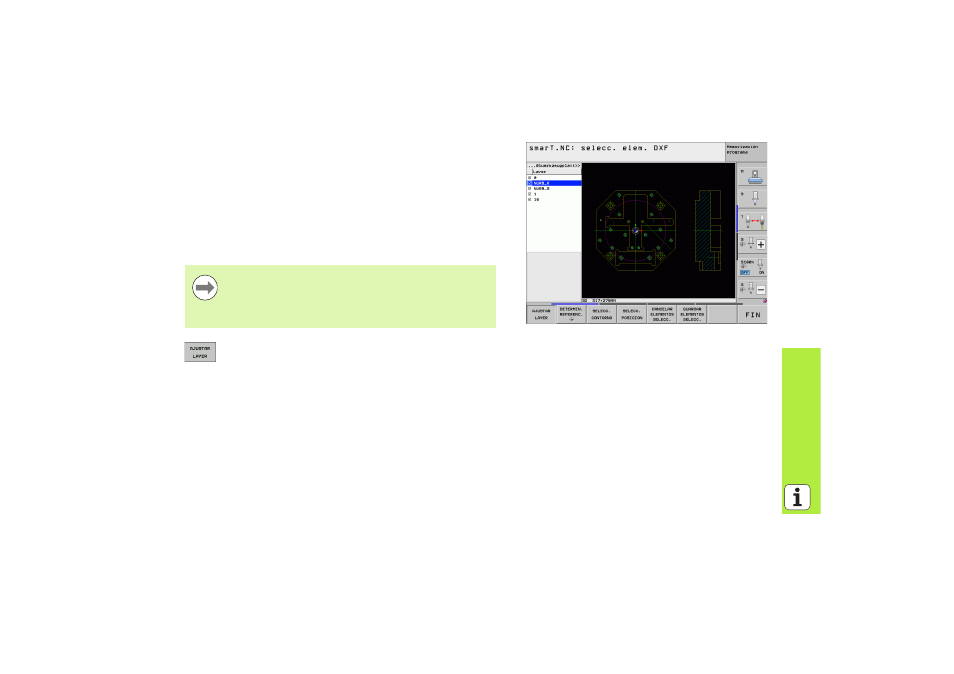

Sin estar todavía activo, seleccionar el modo de Ajuste del
layer: el TNC visualiza en la ventana izquierda todos los layer
que contiene el fichero DXF activo
U
Para omitir un layer: con el boton izquierdo del ratón,
seleccionar el layer deseado y omitirlo pulsando en la casilla
de control
U
Para omitir un layer: con el boton izquierdo del ratón,
seleccionar el layer deseado y omitirlo pulsando en la casilla
de control
El fichero DXF a utilizar debe contener, como mínimo, un
layer.
También puede seleccionar un contorno, cuando el
constructor lo haya memorizado en distintos layer.
