12
Inicio
rápido
, acceso rápido

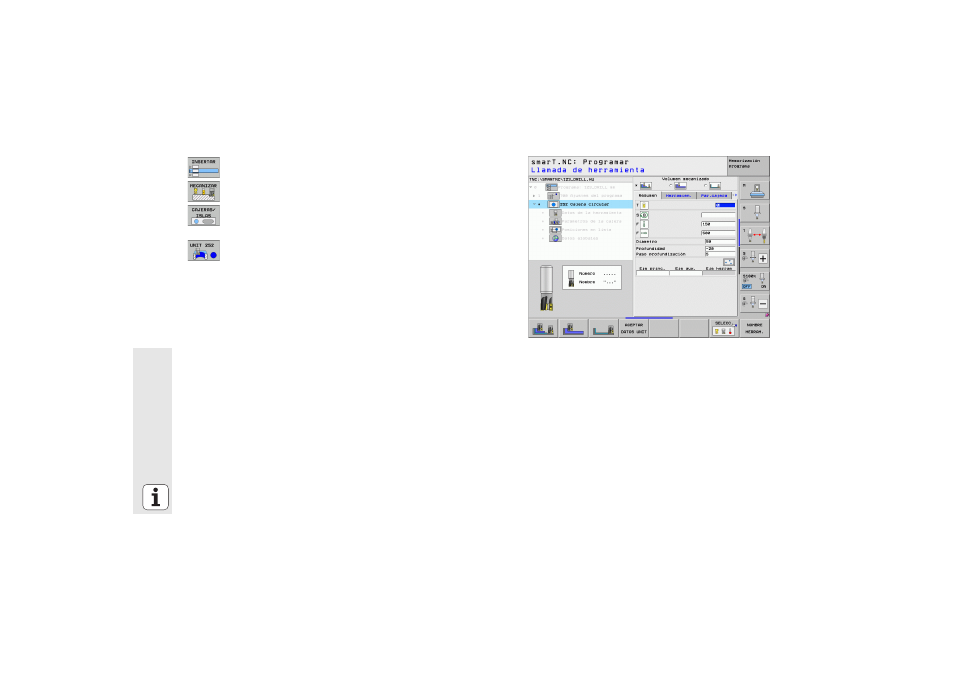

Definir cajera circular
U Añadir sección de mecanizado: pulsar la softkey AÑADIR
U Introducir mecanizado
U Añadir mecanizado de cajera: pulsar la softkey CAJERAS/
ISLAS, el TNC visualiza una carátula de softkeys con los
mecanizados de fresado disponibles
U Seleccionar cajera circular: pulsar la softkey UNIT 252, el
TNC visualiza el formulario para un mecanizado de cajera
circular. El tipo de mecanizado indica desbaste y acabado
U Determinar la herramienta: pulsar la softkey SELECCIONAR,
el TNC visualiza en una ventana superpuesta el contenido de
la tabla de herramientas TOOL.T
U Desplazar el campo luminoso a la fresa cilíndrica con las
teclas cursoras, y aceptar con la tecla ENT en el formulario
U Introducir la velocidad del cabezal, confirmar con la tecla ENT
U introducir el avance de profundización, confirmar con la tecla
ENT
U Introducir el avance de fresado, confirmar con la tecla ENT
U Introducir el diámetro de la cajera circular, confirmar con ENT
U Introducir la profundidad, la profundidad de aproximación y la
distancia de acabado lateral, confirmar con la tecla ENT
U Introducir las coordenadas del punto central de la cajera
circular en X e Y, confirmar correspondientemente con la
tecla ENT
U Guardar con la tecla END. El mecanizado de cajera circular se
ha definido totalmente
U Verificar y ejecutar el programa generado de la forma
anteriormente descrita
