Definición de contornos
Nociones básicas
Los contornos se definen básicamente en ficheros separados (tipo de
fichero .HC). Ya que los ficheros .HC contienen una descripción pura del
contorno -sólo geometría, sin datos tecnológicos-, se pueden determinar
de forma flexible: como trayectoria del contorno, como cajera o como
isla.
Se pueden generar ficheros HC con las funciones de trayectoria
disponibles o bien exportarlos de ficheros DXF ya existentes con la ayuda
del conversor DXF (opción de software).
Las descripciones de los contornos existentes de programas en lenguaje
HEIDENHAIN anteriores (ficheros .H), se pueden convertir con pocos
pasos en una descripción de contorno smarT.NC (véase Pág. 189).

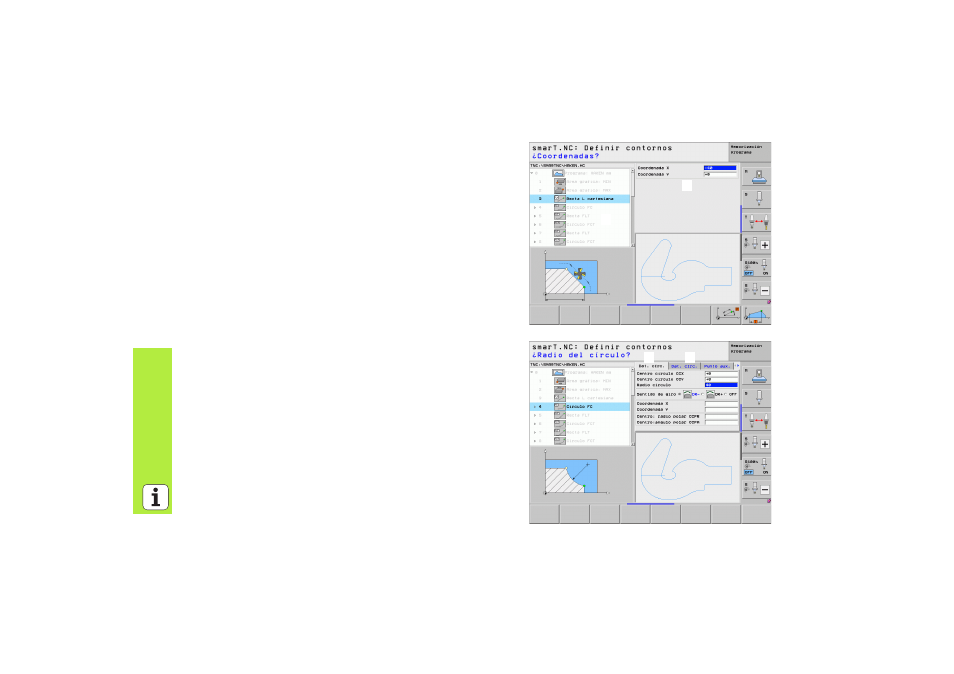

Así como en programas Unit y en el generador de modelos, smarT.NC
representa cada elemento individual del contorno en la vista de árbol
1
con el icono correspondiente. En el formulario de introducción
2
se
introducen los datos para el correspondiente elemento del contorno. En
la programación libre del contorno FK están disponibles junto al
formulario resumido
3
hasta otros 3 formularios detallados (
4
), en los que
se pueden introducir datos (véase la figura de abajo a la derecha).
