Definición del modelo
U Seleccionar el modelo a definir por softkey
U Definir los parámetros de introducción necesarios en el formulario:
seleccionar el próximo campo de introducción con la tecla ENT o la
tecla "flecha hacia abajo"
U Guardar el parámetro de introducción: pulsar la tecla FIN

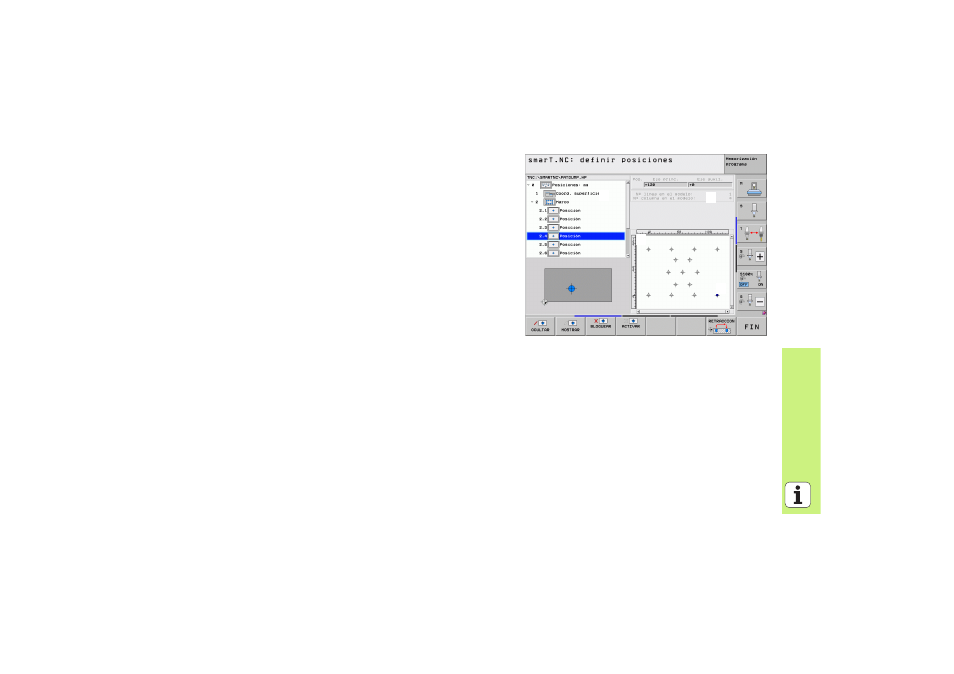

Después de haber introducido cualquier modelo por el formulario,
smarT.NC lo representa simbólicamente como icono en la mitad
izquierda de la pantalla en la vista de árbol
1 .
En la mitad inferior derecha de la pantalla 2 se representa gráficamente
la figura tras guardar el parámetro de introducción.
Cuando se abre la vista de árbol con la "flecha hacia la derecha", se puede
seleccionar por "flecha hacia abajo" cada punto dentro de la figura definida
anteriormente. smarT.NC visualiza el punto seleccionado a la izquierda en
el gráfico marcado en azul a la derecha (
3 ). Para su información, se
visualizan adicionalmente en la mitad superior derecha 4 las coordenadas
cartesianas del correspondiente punto seleccionado.
