Unit 275 Ranura de contorno
Con la ranura de contorno se pueden mecanizar ranuras de contorno
abiertas y cerradas, las cuales se han definido en un programa .HC o
creado con el conversor DXF.

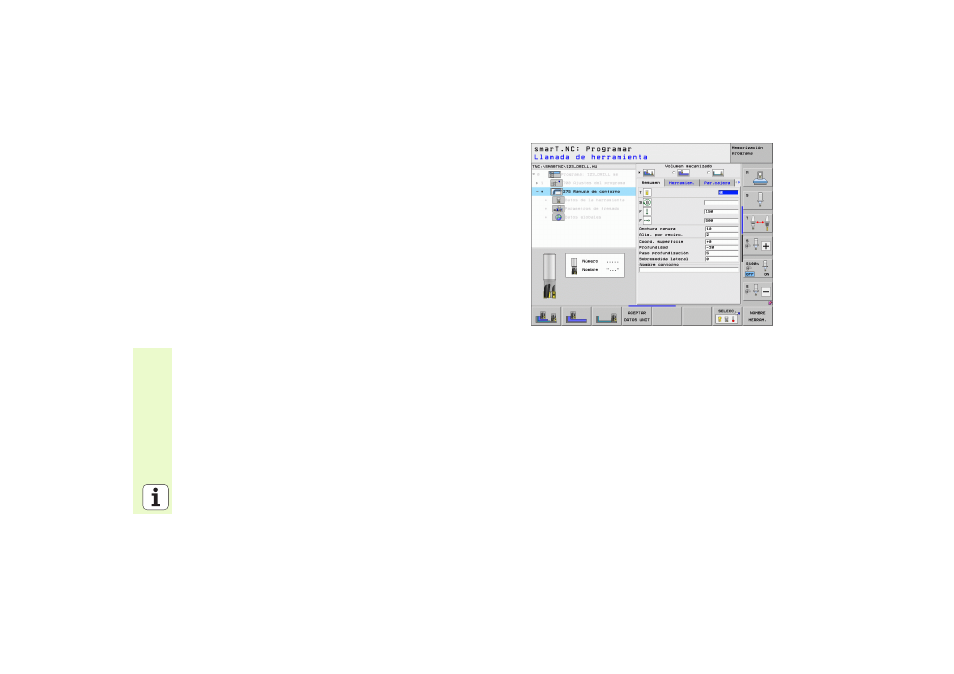

Parámetros en el formulario resumido:
U T : número o nombre de herramienta (conmutable mediante softkey)
U S : nº de revoluciones de cabezal [r.p.m.] o velocidad de corte [m/min]
U F : avance al profundizar [mm/min], FU [mm/V] o FZ [mm/diente]
U F : avance de fresado [mm/min], FU [mm/V] o FZ [mm/diente]
U Tipo de fresado : fresado sincronizado, fresado a contra marcha o
mecanizado pendular
U Anchura de ranura : introducir la anchura de ranura; si se introduce una
anchura de ranura igual al diámetro de herramienta, el TNC sólo
desplaza la herramienta a lo largo de la ranura definida.
U Paso por vuelta : valor que el TNC desplaza la herramienta en cada
vuelta en la dirección de mecanizado
U Superficie : las coordenadas de la superficie de la pieza, a las cuales se
refieren las profundidades introducidas
U Profundidad : profundidad de fresado
U Profundidad de paso : medida, según la cual la hta. penetra cada vez
en la pieza
U Sobremedida lateral : sobremedida de acabado
U Nombre del contorno : nombre del fichero del contorno (.HC) a
mecanizar. Si la opción del conversor DXF está disponible, entonces
puede originar directamente un contorno del formulario con el
conversor DXF
