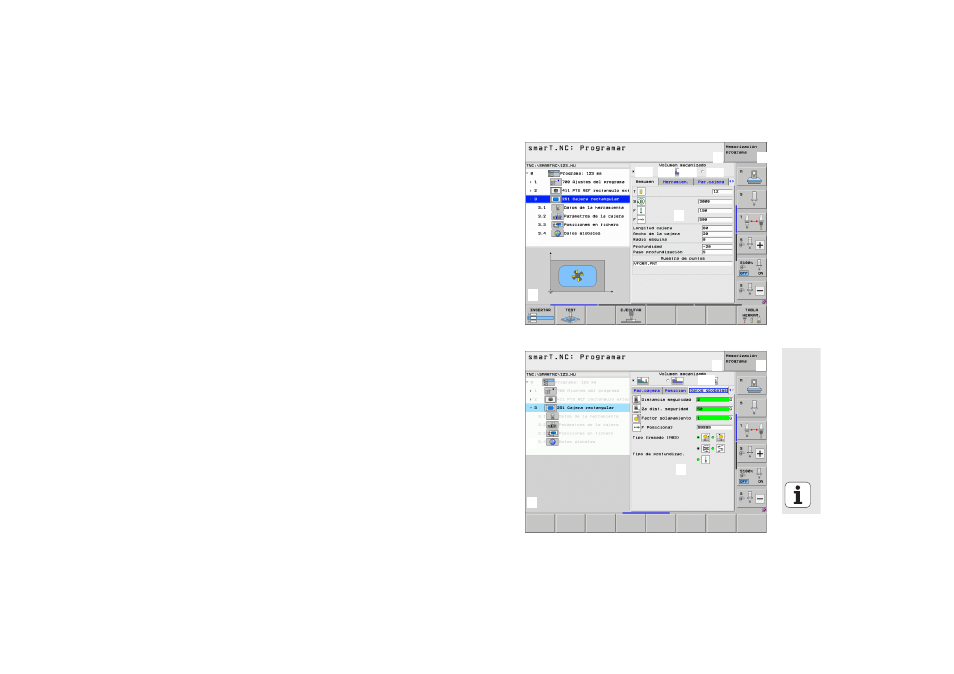

Subdivisión de la pantalla en edición
La pantalla en la edición del smarT.NC depende del tipo de fichero que se
ha seleccionado en ese momento de la edición.
Edición de programas Unit
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
4.4
1
5
1
1
2
1
3
1
4
1
4.5
1
5
1
Fila de cabecera: Texto de modos de funcionamiento, mensajes de
error
2
Modo activo en segundo plano
3
Estructura de árbol (vista de árbol) en la que las unidades de
mecanizado definidas se representan estructuradas
4
Ventana de formulario con los parámetros de introducción
correspondientes: En dependencia de la unidad de mecanizado
seleccionada, pueden existir hasta cinco formularios:
4.1
: Formulario resumido
La introducción de los parámetros en el formulario resumido es
suficiente para ejecutar la unidad de mecanizado correspondiente
con funciones básicas. Los datos del formulario resumido son un
extracto de los datos más importantes, los cuales también pueden
introducirse en los formularios detallados
4.2
: Formulario detallado de la herramienta
Introducción de datos adicionales específicos de la herramienta
4.3
: Formulario detallado de parámetros opcionales
Introducción de parámetros de mecanizado adicionales y
opcionales
4.4
: Formulario detallado de las posiciones
Introducción de posiciones de mecanizado adicionales
4.5
: Formulario detallado de datos globales
Lista de los datos globales activos
5
Ventana gráfica auxiliar en la que está representada el parámetro de
introducción correspondiente de formulario
