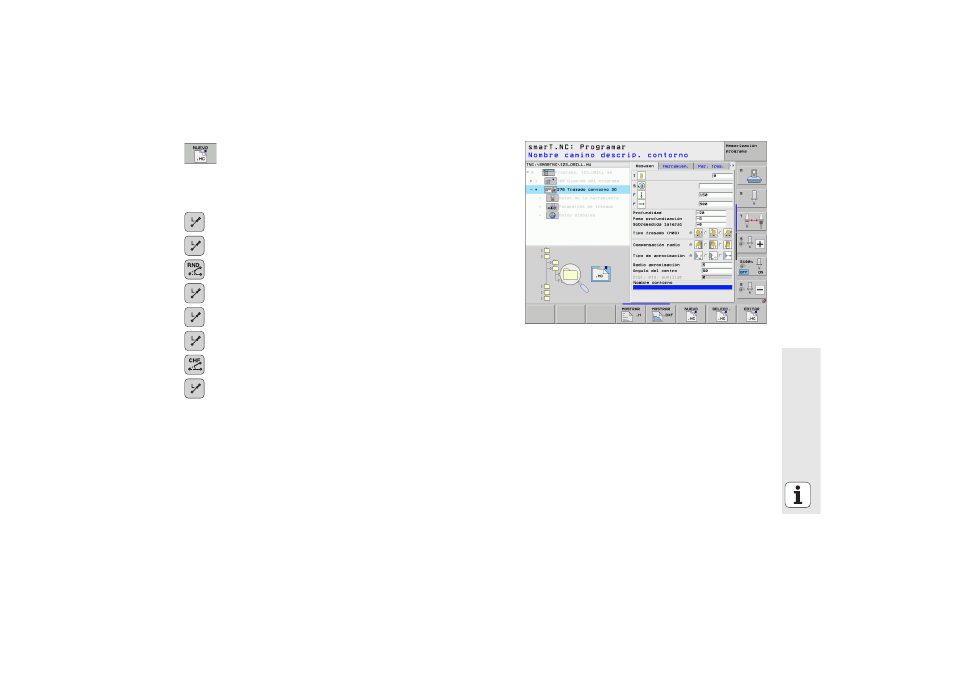

El campo de introducción Nombre del contorno está activo.
Generar un nuevo programa de contorno: smarT.NC
muestra una ventana superpuesta para la introducción del
nombre del contorno. Introducir el nombre del contorno,
confirmar con la tecla ENT, smarT.NC se encuentra ahora en
el modo Programación del contorno
U
Con la tecla L definir el punto inicial del contorno en X e Y:
X=10, Y=10, guardar con la tecla END
U
Con la tecla L desplazarse al punto
2
: X=90, guardar con la
tecla END
U
Con la tecla RND definir el radio de redondeo de 8 mm,
guardar con la tecla END
U
Con la tecla L desplazarse al punto
3
: Y=90, guardar con la
tecla END
U
Con la tecla L desplazarse al punto
4
: X=90, Y=70, guardar
con la tecla END
U
Con la tecla L desplazarse al punto
5
: Y=10, guardar con la
tecla END
U
Con la tecla CHF definir el chaflán de 6 mm, guardar con la
tecla END
U
Con la tecla L desplazarse al punto final
6
: X=10, guardar con
la tecla END
U
Guardar el programa de contorno con la tecla END:
smarT.NC se encuentra ahora de nuevo en el formulario
para la definición del mecanizado del contorno
U
Guardar el mecanizado del contorno completo con la tecla
END. El mecanizado del contorno se ha definido totalmente
U
Verificar y ejecutar el programa generado de la forma
anteriormente descrita
