220
Realización
gráfica d
e
t
e
sts y
ejecución
del pr
o
g
rama
Uni
t

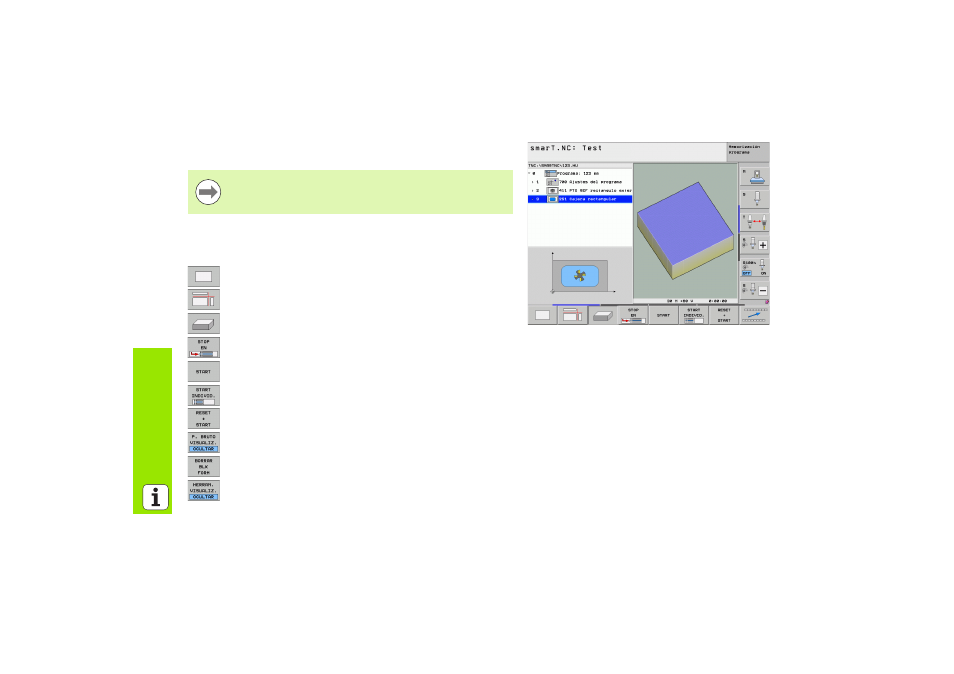

Test gráfico y gráfico de programación
En los modos de funcionamiento Test y Ejecución el TNC puede
representar gráficamente un mecanizado. Mediante softkeys se pueden
seleccionar las siguientes funciones:
U Vista en planta
U Representación en tres planos
U Representación 3D
U Ejecución del test del programa hasta una frase determinada
U Verificar todo el programa
U Verificar el programa unidad por unidad
U Reiniciar la pieza en bruto y verificar el programa completo
U Visualizar/omitir el perfil de la pieza en bruto
U Cancelar la pieza en bruto
U Visualizar/omitir la herramienta
¡Seleccionar la división de pantalla GRÁFICO o
PROGRAMA+GRÁFICO!
