9.5 Definir el plano de mecanizado mediant
e
dos v
e
ct
or
es: PLANE
V
ECT
O
R Parámetros de introducción

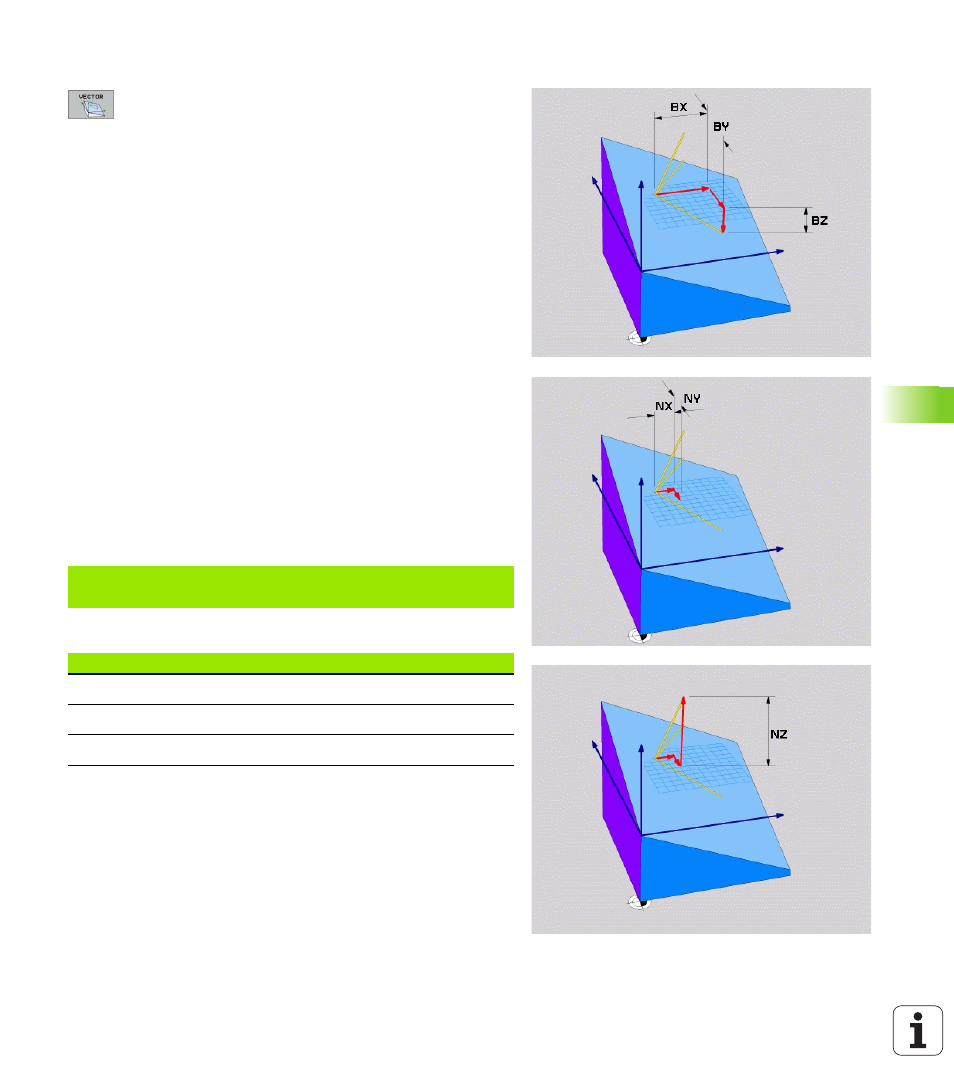

8 ¿Componente X del vector base? : componente X BX
del vector base B (ver figura superior derecha).
Campo de introducción: -99,9999999 a +99,9999999
8 ¿Componente Y del vector base? : componente Y BY
del vector base B (ver figura superior derecha).
Campo de introducción: -99,9999999 a +99,9999999
8 ¿Componente Z del vector base? : componente Z BZ
del vector base B (ver figura superior derecha).
Campo de introducción: -99,9999999 a +99,9999999
8 ¿Componente X del vector normal? : componente X NX
del vector normal N (ver figura del centro a la
derecha). Campo de introducción: -99,9999999 a
+99,9999999
8 ¿Componente Y del vector normal? : componente Y NY
del vector normal N (ver figura del centro a la
derecha). Campo de introducción: -99,9999999 a
+99,9999999
8 ¿Componente Z del vector normal? : componente Z NZ
del vector normal N (ver figura del centro a la
derecha). Campo de introducción: -99,9999999 a
+99,9999999
8 Continuar con las propiedades de la posición (véase
"Determinar el comportamiento de posicionamiento
de la función PLANE" en pág. 504)
Frase NC
Abreviaturas utilizadas
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 .....
Abreviatura Significado
VECTOR Inglés vector = vector
BX, BY, BZ Vector Base: componente X, Y y Z
NX, NY, NZ Vector Normal: componente X, Y y Z
