4 v isualización de estado – HEIDENHAIN iTNC 530 (340 49x-02) Manual del usuario
Página 47
HEIDENHAIN iTNC 530
47
1
.4 V
isualización de estado

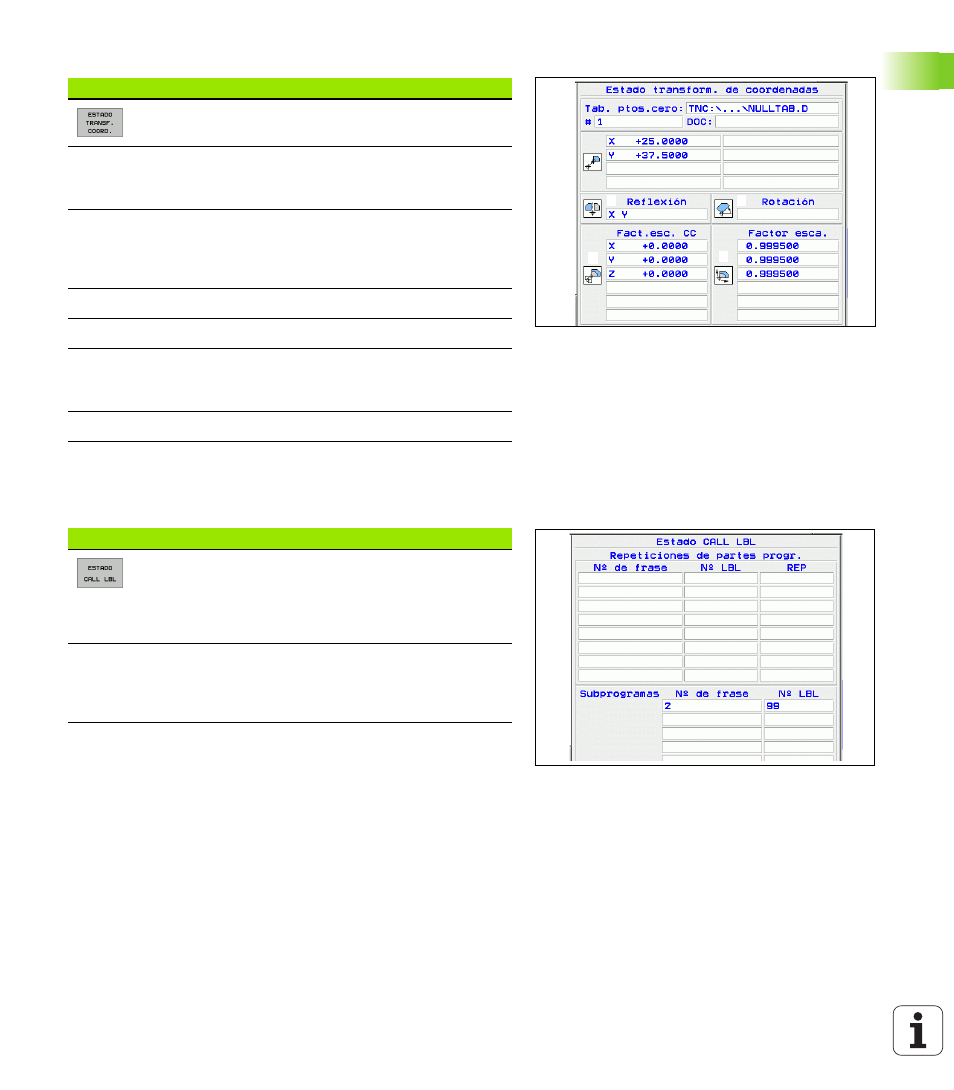

Traslación de coordenadas
Véase “Ciclos para la traslación de coordenadas” en pág. 462.
Repetición de partes de un programa/Subprogramas
softkey
Asignación
Significado
1
Nombre de la tabla de puntos cero
activa
2
Número del punto cero activo (#),
comentario de la fila activa del número
del punto cero activo (DOC) del ciclo 7
3
Desplazamiento del punto cero activo
(ciclo 7); el TNC muestra un
desplazamiento del punto cero activo
hasta en 8 ejes
4
Ejes reflejados (ciclo 8)
5
Ángulo de giro activo (ciclo 10)
6
Factor/es de escala activo/s (ciclos 11 /
26); el TNC muestra un factor de escala
activo hasta en 6 ejes
7
Punto central de la escala central activa
softkey
Asignación
Significado
1
Repeticiones parciales de programa
activas con su número de frase,
número de etiqueta (Label) y cantidad
de repeticiones programadas, o aún no
realizadas
2
Números activos de subprograma con
su número de frase, en el que fue
llamado el subprograma y el número de
etiqueta que fue llamado
6
7
5
4
3
1
2
1
2
