HEIDENHAIN iTNC 530 493

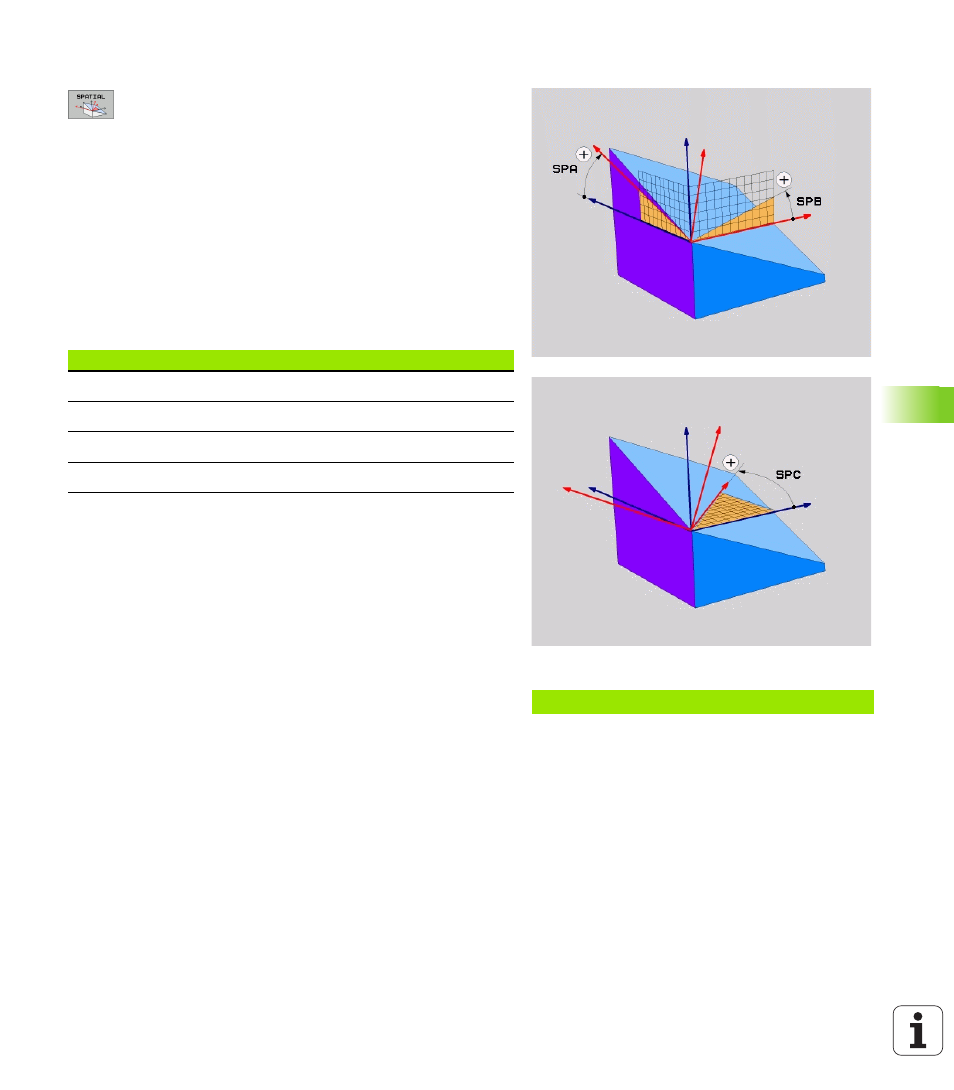

9.2 Definir el plano de mecanizado mediant
e
ángulos espaciales:
PLANE
SP
A
TIAL
Parámetros de introducción
8 ¿Angulo espacial A? : ángulo de giro SPA sobre el eje
de máquina X (ver figura superior derecha). Rango de
introducción de -359,9999° a +359,9999°.
8 ¿Angulo espacial B? : ángulo de giro SPB sobre el eje
de máquina Y (ver figura superior derecha). Rango de
introducción de -359,9999° a +359,9999°.
8 ¿Angulo espacial C? : ángulo de giro SPC sobre el eje
de máquina Z (véase figura del centro a la derecha).
Rango de introducción de -359,9999° a +359,9999°.
8 Continuar con las propiedades de la posición (véase
"Determinar el comportamiento de posicionamiento
de la función PLANE" en pág. 504)
Abreviaturas utilizadas
Ejemplo: Frase NC
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Abreviatura Significado
SPATIAL Ingl. spatial = espacial
SPA spatial A: giro sobre el eje X
SPB spatial B: giro sobre el eje Y
SPC spatial C: giro sobre el eje Z
