462 8 Programación: Ciclos
8.9 Ciclos par
a
la tr
aslación de coor
denadas
8.9 Ciclos para la traslación de
coordenadas
Resumen
Con la traslación de coordenadas se puede realizar un contorno
programado una sóla vez, en diferentes posiciones de la pieza con
posición y medidas modificadas. El TNC dispone de los siguientes
ciclos para la traslación de coordenadas:
Activación de la traslación de coordenadas
Principio de activación: Una traslación de coordenadas se activa a
partir de su definición, es decir, no es preciso llamarla. La traslación
actúa hasta que se anula o se define una nueva.
Anulación de la traslación de coordenadas:
„ Definición del ciclo con los valores para el comportamiento básico,
p.ej. factor de escala 1,0
„ Ejecución de las funciones auxiliares M02, M30 o la frase END PGM
(depende del parámetro de máquina 7300)
„ Selección de un nuevo programa
„ Programar la función auxiliar M142 Borrar información modal del
programa

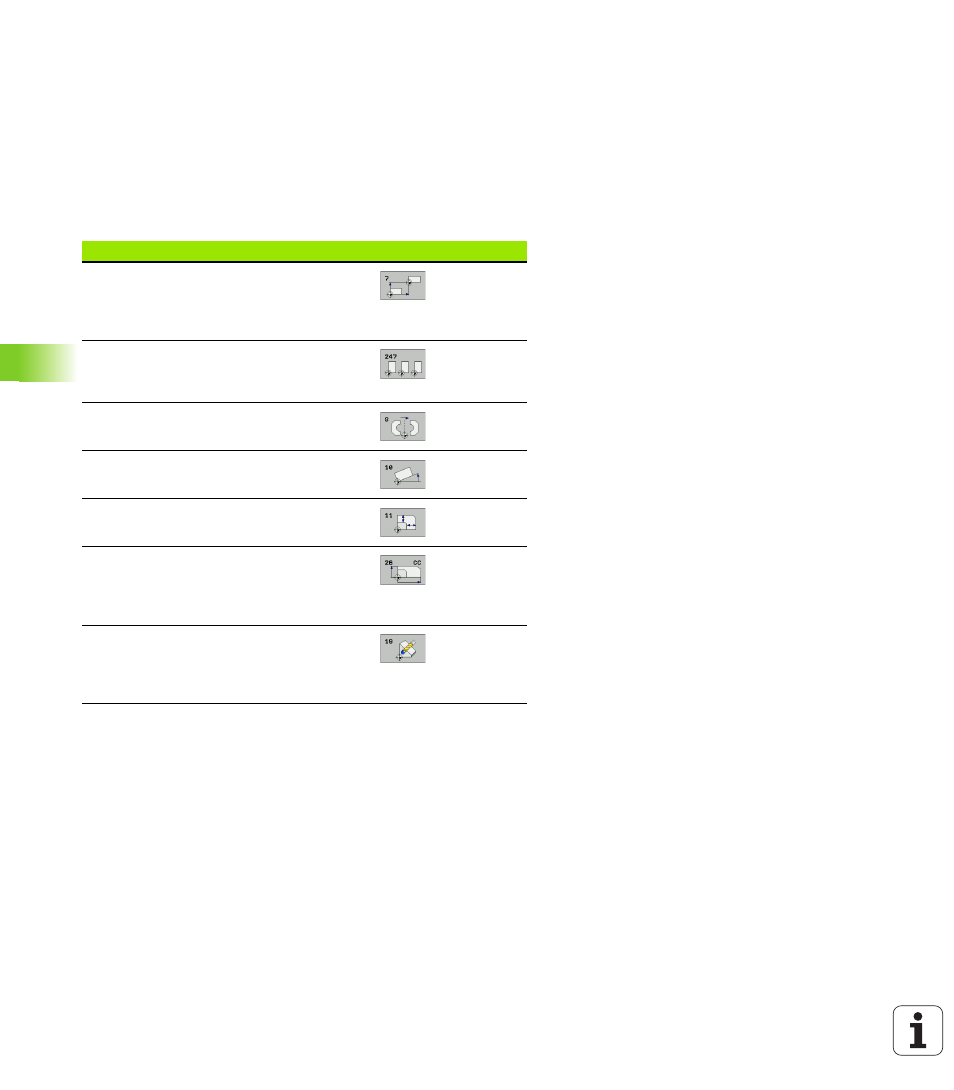

Ciclo Softkey Pág.
7 PUNTO CERO
Desplazamiento de los contornos
directamente en el programa o desde la
tabla de puntos cero Pág. 463
247 FIJAR PTO. DE REF.
Fijación del punto de ref. durante la
ejecución del programa Pág. 468
8 ESPEJO
Reflejar contornos Pág. 469
10 GIRO
Girar contornos en el plano de mecanizado Pág. 471
11 FACTOR DE ESCALA
Reducir y ampliar contornos Pág. 472
26 FACTOR DE ESCALA ESPECIFICO
PARA CADA EJE
Disminuir o aumentar contornos con
factores de escala específicos del eje Pág. 473
19 PLANO DE MECANIZADO
Realizar mecanizados en el sistema de
coordenadas inclinado para máquinas con
cabezal basculante y/o mesas giratorias Pág. 474
