48 1 Introducción
1
.4 V
isualización de estado

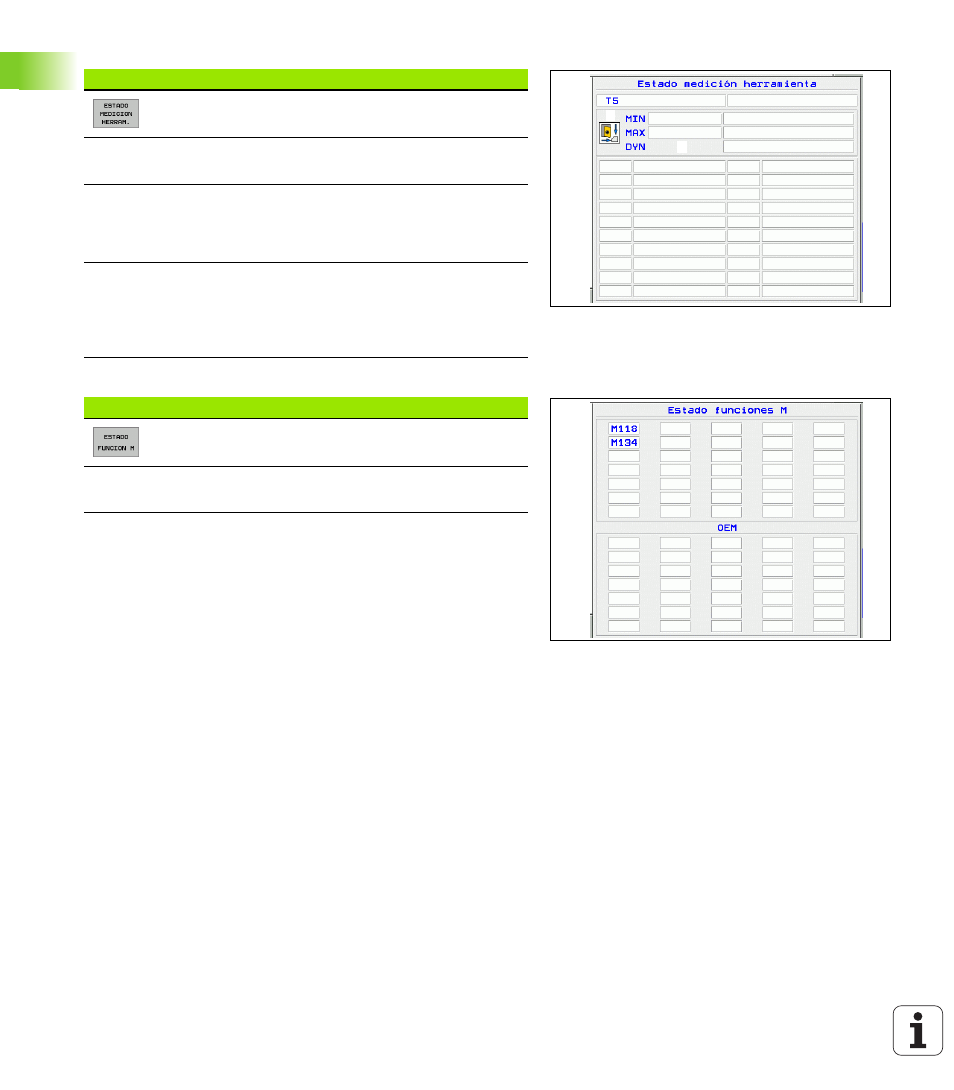

Medición de herramienta
Funciones auxiliares M activas
softkey Asignación Significado
1 Número de la herramienta que se
quiere medir
2 Visualización de la medición del radio o
de la longitud de la hta.
3 Valores MÍN y MÁX, medición
individual de cuchillas y resultado de la
medición con herramienta girando
(DYN)
4 Número de cuchilla de la herramienta
con valor de medida correspondiente.
El asterisco debajo del valor de medida
muestra que la tolerancia de la tabla de
herramientas se ha sobrepasado
softkey Asignación Significado
1 Lista de las funciones M activas, con
un significado determinado
2 Lista de las funciones activas que
adaptará el constructor de la máquina
2
3
4
1
1
2
