HEIDENHAIN iTNC 530
229
6.5 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas polar
e
s

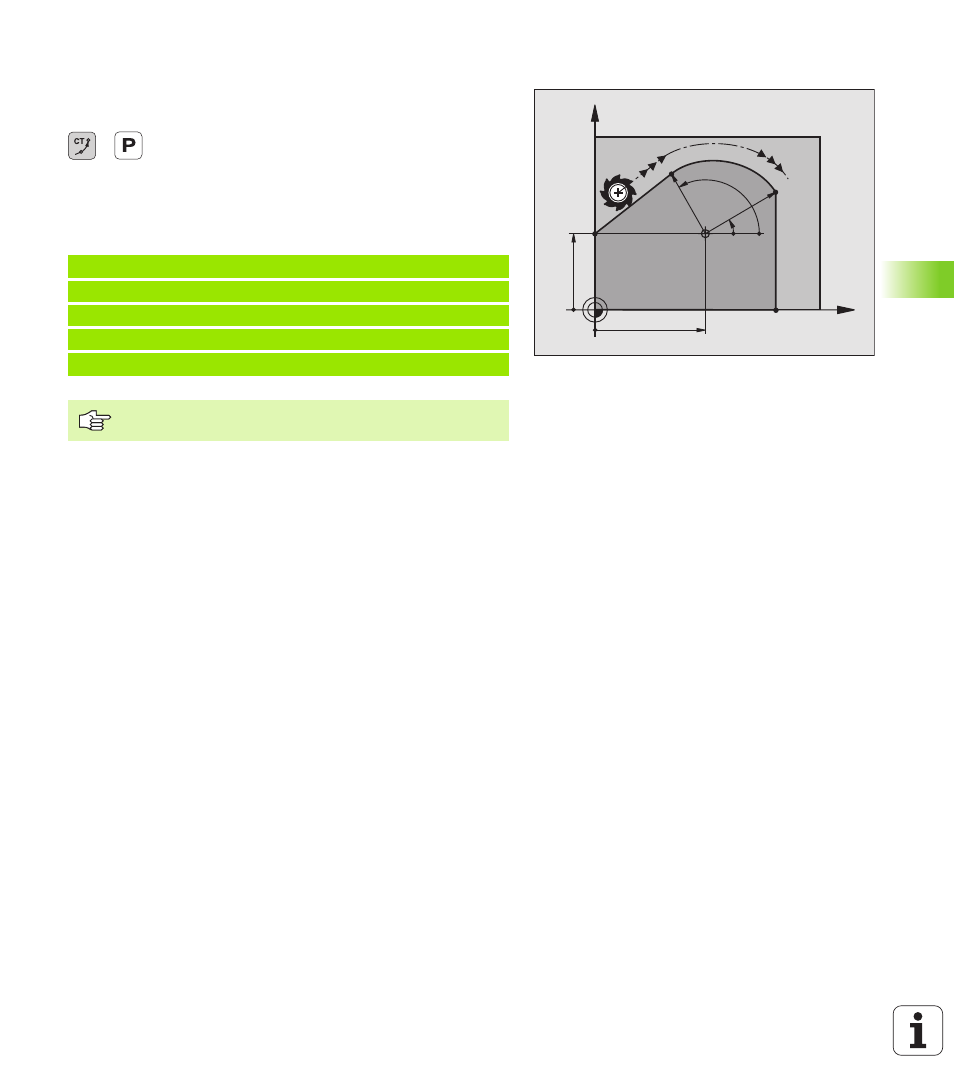

Trayectoria circular tangente CTP
La herramienta se desplaza según un círculo tangente a la trayectoria
anterior del contorno.
8
Radio en coordenadas polares PR
: Introducir la
distancia del punto final de la trayectoria circular al
polo CC
8
Angulo en coordenadas polares PA
: Posición angular
del punto final de la trayectoria circular
Ejemplo de frases NC
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
¡El polo CC no es el punto central del círculo del contorno!
X
Y
40
35
CC
30°
120°
R30
R25
