HEIDENHAIN iTNC 530 451
8.8 Ciclos par
a
el planeado
SUPERFICIE REGULAR (ciclo 231)
1 El TNC posiciona la herramienta desde la posición actual con un
movimiento lineal 3D hasta el punto inicial
1
2 A continuación la hta. se desplaza con el avance de fresado
programado sobre el punto final
2
3 Desde allí el TNC desplaza la hta. en marcha rápida FMAX según el
diámetro de la hta. en la dirección positiva del eje de la hta. y de
nuevo al punto de partida
1
4 En el punto inicial 1 el TNC desplaza la hta. de nuevo al último valor
Z alcanzado
5 A continuación el TNC traslada la herramienta en los tres ejes
desde el punto
1 en dirección al punto 4 hasta la próxima fila
6 Después el TNC desplaza la hta. hasta el punto final de esta línea.
El TNC calcula el punto final según el punto
2 y un movimiento en
dirección al punto 3
7 El planeado se repite hasta mecanizar completamente la superficie
programada
8 Al final el TNC posiciona la hta. según el diámetro de la misma
sobre el punto más elevado programado en el eje de la hta.

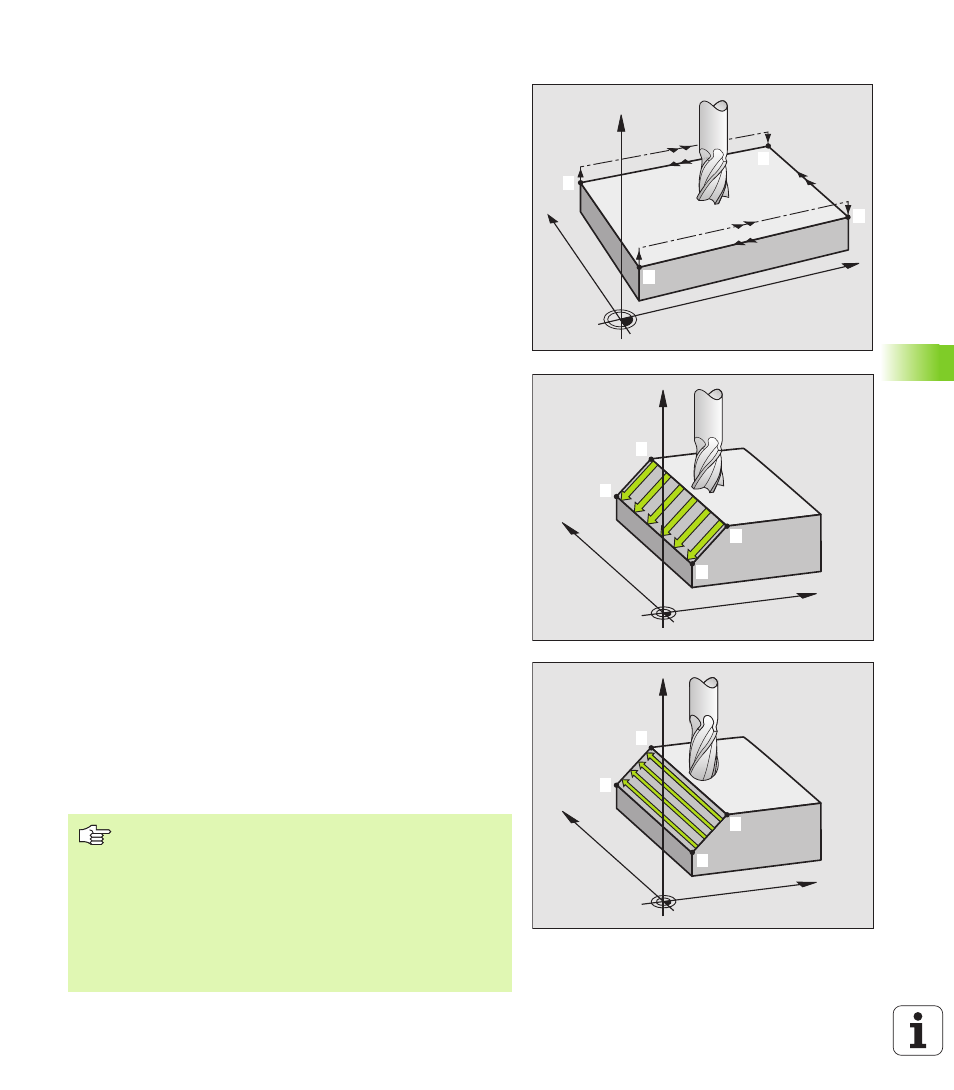

Dirección de corte
El punto inicial y con él la dirección de fresado son de libre elección, ya
que el TNC desplaza los cortes del punto
1 al punto 2 y recorre el
proceso completo del punto 1 / 2 al punto 3 / 4 . Se puede establecer
el punto 1 en cualquier esquina de la superficie a mecanizar.
La calidad de la superficie al utilizar una fresa cilíndrica se puede
optimizar:
„ A través del corte del filo (punto 1 de coordenadas de eje del cabezal
mayor que el punto 2 de coordenadas de eje del cabezal) en
superficies poco inclinadas.
„ A través de corte de arrastre (punto 1 de coordenadas de eje del
cabezal menor que el punto 2 de coordenadas de eje del cabezal) en
superficies fuertemente inclinadas
„ En superficies torsionadas, establecer la dirección del movimiento
principal (del punto
1 al punto 2 ) en la dirección de la inclinación más
fuerte
La calidad de la superficie al utilizar una fresa esférica se puede
optimizar:
„ En superficies torsionadas, establecer la dirección del movimiento
principal (del punto
1 al punto 2 ) perpendicular a la dirección de la
inclinación más fuerte
X
Y
Z
1
2
3
4
X
Y
Z
1
2
3
4
X
Y
Z
1
4
3
2
Antes de la programación deberá tenerse en cuenta
El TNC posiciona la hta. desde la posición actual
Posición con un movimiento de rectas 3D hacia el punto de
inicio
1 . Posicionar previamente la herramienta, de forma que
no se produzca ninguna colisión con la pieza o la sujeción.
El TNC desplaza la hta. con corrección de radio R0 entre las
posiciones programadas.
Si es preciso se emplea una fresa con dentado frontal
cortante en el centro (DIN 844).
