218 6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
tesianas

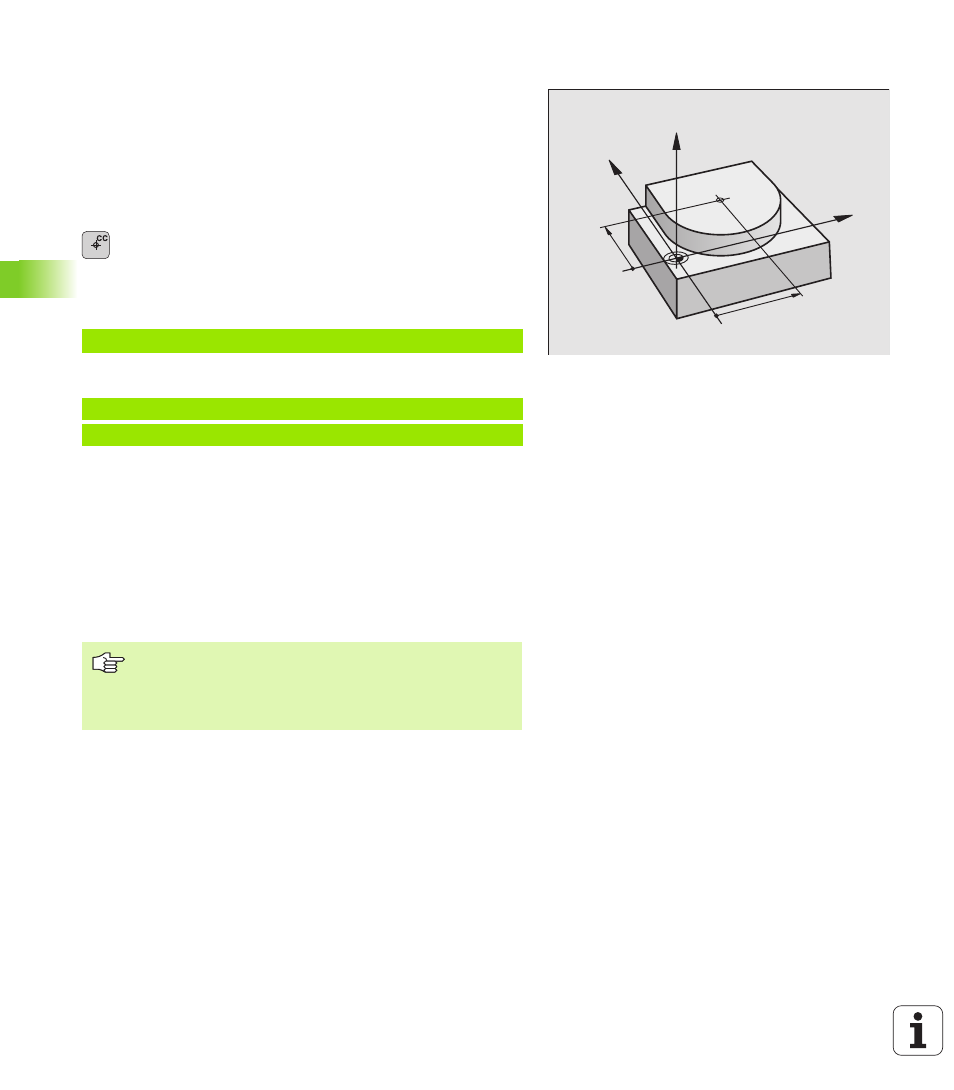

Punto central del círculo CC
El punto central del círculo corresponde a las trayectorias circulares
programadas con la tecla C (trayectoria circular C). Para ello,
„ se introducen las coordenadas cartesianas del punto central del
círculo o
„ se acepta la última posición programada o
„ se aceptan las coordenadas con la tecla "ACEPTAR POSICIONES
REALES"
8 Coordenadas CC: Introducir las coordenadas del punto
central del círculo o
Para aceptar la última posición programada: No
introducir ninguna coordenada
Ejemplo de frases NC
o
Las líneas 10 y 11 del programa no se refieren a la figura.
Validez
El centro del círculo permanece determinado hasta que se programe
uno nuevo. También se puede determinar un punto central del círculo
para los ejes auxiliares U, V y W.
Introducir el punto central del círculo CC en incremental
Una coordenada programada en incremental para el centro del círculo
se refiere siempre a la última posición programada de la herramienta.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Con CC se indica una posición como centro del círculo: La
herramienta no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.
CC
Z
Y
X
X
CC
Y
CC
